擁壁の補強と修復とは？課題と対策・製品を解説

『YOSAKU工法』は、背面土圧と鉛直荷重を支えるために
コンクリート壁と杭基礎との一体構造を特長とした工法です。

コストを低く抑えることができ、土の掘削量も少なく済む、
作業効率の高い土留壁です。

傾斜地や高低差がともなう場所では、とくに威力を発揮。

従来のような基礎ベースが不要で、掘削時における土の問題
（移動・処理・軟弱化など）と周囲への影響とコストを低く
抑えることが可能です。

【特長】
■掘削土量および土工事を少なく抑え、作業量大幅減少
■工期短縮・コスト削減
■基礎ベース不要
■掘削時の土の問題（移動・処理・軟弱化など）と周囲への影響コストを削減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

自立式擁壁『YOSAKU工法』

高耐力マイクロパイル工法は、ケーシングと呼ばれる、地山に孔を開けるための高耐力の鋼管をそのまま地中に残し杭とし、橋や建物の基礎を支えたり、自然斜面や地山が崩壊するのを防ぐための補強工法です。

補強土工法　高耐力マイクロパイル工法

『テラセル擁壁工法』は、展開したテラセル（ジオセル）に現地発生土や
砕石を充填し、段積みすることで擁壁を構築し、切土のり面を保護する工法です。

テラセルの原材料は高密度ポリエチレンを使用し、表面のシートには
厚さ1.5mmのテクスチャー加工を施したシートを使用。
そのため、十分な耐候性を持っております。

また、耐薬品性にも優れており、酸性土・アルカリ性土などの様々な
土壌に適応します。

【特長】
■高い耐候性・耐薬品性
■軽量でコンパクト
■様々な中詰材の使用が可能
■簡単で素早い施工性
■現地に応じた適応力と柔軟性
■緑化が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

工法『テラセル擁壁工法』

様々な環境に対応する 『PAN WALL工法』 は、垂直施工による地山補強土工法　『VERTICAL PAN WALL』や、道路の改良工事や拡幅工事等で斜面を切土して構造物を構築する場合の「既設道路・構造物・境界の保護」、山間部などに道路を構築し長大法面となる場合の「長大法面の低減（自然法面の保護）」、道路に面した既設石積が老朽化や変状した場合に「既設石積・風化岩盤の補強」、老朽化した河川護岸ブロックも、護岸ブロックを残したまま補強する「河川 PAN WALL」があります。
詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

『PAN WALL工法』 は、様々な環境に対応します。

『三位一体の受圧板工法』とは、PUC受圧板工法、ざぶとん裏込め工法、
セーフティキャップ、これらの３つの要素(工法)が互いに働いて一体となり、
“強い･割れない･飛び出さない”を実現した受圧板工法です。

厚さの低減と軽量化を実現したPUC受圧板工法の受圧板を、ざぶとん裏込め工法
により凹凸地盤と密着させ、受圧板のひび割れを防止します。

また、セーフティキャップを装着することで、地震などの想定外の外力により
破断したアンカーの飛び出し事故を防止することができます。

【仕様】
■受圧板の厚さの低減(10cm減)と軽量化(410kg減)
■受圧板と凹凸地盤を簡単に密着
■受圧板のひび割れを防止
■アンカーの飛び出し事故を防止

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

法面安定工法『三位一体の受圧板工法』

大型ふとん篭は、じゃかご工法のもつ特長を踏襲し、更に枠を丈夫にし大型化する事により、
高強度で適応性が高く多用途な構造物を築造できる様にしたものです。
砂防ダム工、山腹土留め工、地すべり防止工、擁壁工に用いる事ができます。

詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

工法「大型ふとん篭」

RRR工法（Reinforced Railroad with Rigid Facing-Method）とは、補強土工法の原理を用いて、従来形式の擁壁の代替え工法として開発された新しい土留め（補強土壁）工法です。従来の擁壁は、力学的に考えれば、土による作用外力(土圧)に対して、躯体重量や基礎の地盤反力で支えようとする構造であり、土と敵対し、力には力で対抗しようとする思想の構造物でした。これに対して補強土壁工法は、土中に引張り補強材を配置することにより土自身の安定化を促進する方法であり、土と共存しようとする思想の構造物です。

補強土壁工法　RRR-C工法

『ざぶとん裏込め工法』は、新開発のざぶとん材にセメントミルクを
注入・充填し、受圧板と凹凸地盤とを短期間で確実に密着させることにより、
受圧板のひび割れを防止する裏込め工法です。

受圧板に地盤反力が等分布に作用し、受圧板のひび割れを防止します。
また、ガイドパイプと受け板を使用する「セットパイプ工法」を併用する
ことにより、受圧板の重み等によるざぶとん材のつぶれを防止できます。

当工法は型枠・吹付・コテ仕上げ等が不要のため、経済性の向上と
工程の短縮が可能です。

【特長】
■不受圧板のひび割れを防止
■経済性向上
■工程の短縮が可能
■特許第3413108号
■NETIS登録番号：KT-040008V

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

法面安定工法『ざぶとん裏込め工法』

当社では、従来の吹付枠工と同等の作業性を発揮する『eフレーム』工法を
提供しております。

急傾斜での設置が容易で、治山や道路にも適しています。

また、部材が軽量なので運搬などの作業性に優れています。

【特長】
■吹付モルタルの剥落を防止
■金網型枠がクラックを抑制
■金網型枠が目安となり確実な出来形を形成
■法面に対して経済的なフレーム断面を選択可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

山型吹付枠工『eフレーム』

『セーフティウォール(ASW)工法』は、杭および控えアンカーを利用した垂直擁壁工法で、在来の垂直擁壁に不可欠な底盤が不要であるという特徴を持ちます。
これにより、施行断面が小さくなり自然環境への影響も抑えて対応できます。
既に、底盤のいらない擁壁として建設大臣により認定（日本建築センター評定及び建設大臣「個別」認定取得済）され、バックアンカー式・ブラケット式・ピット式の3種の形式において特許を取得してます。

【特長】
○底盤が不要なので施工に伴う掘削・埋戻し等の土工事量が少なくなる
○新たな構造形式により、在来工法では施工不可能な狭隘な敷地でも
　擁壁を築造することができる
○崩壊の危険性のある擁壁の補強・補修を
　既存の建物への影響を最小現にして施工ができる
○支柱にH鋼、壁体にPC版（工場製品）を使用することで、工期が短縮できる
○壁体を場所打ちRC構造とすることも可能であり、
　現地の状況に柔軟に対応できる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

底盤の無い垂直擁壁工法『セーフティウォール(ASW)工法』

土地の有効活用の観点から盛土のり面の急匂配化のニーズが高く、
擁壁などに比較して経済的に盛土のり面の急匂配化を可能にする
補強土工法が普及してきています。

補強土壁　Hyb-Wall

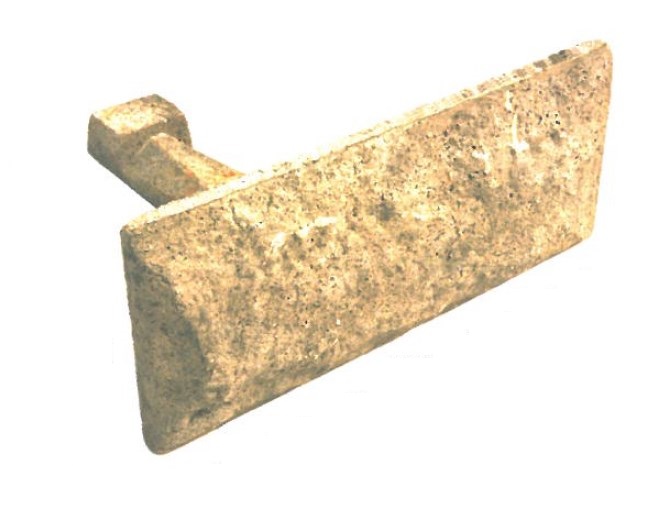

『LOCK+LOAD(ロックン・ロード)』は、美しさ・速さ・強さ・経済性を
追求した簡易補強土壁工法です。

やわらかな岩肌面は、安らぎを感じさせるとともに景観に溶け込みます。

また、軽量化と、工期短縮を追求した結果、圧倒的な経済性を実現。

雨で崩れるなどで、復旧したくても機械が入れずにお困りの斜面でも、
人力施工のみでも素早く美しい擁壁としてご利用できます。

【特長】
■重機が必要ない
■コスト縮減が可能
■経済的で優れた施工性
■斜線規制が必要なし
■狭いスペースで作業ができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

簡易擁壁『LOCK+LOAD(ロックン・ロード)』

『アンカーパネル』は、グラスファイバー製(GFRP)格子パネルと
剛性フレームを組み合わせたグラウンドアンカー用受圧板です。

剛性フレームは、溶融亜鉛メッキ＋ウレタン塗装もしくはポリエチレン塗装で
防食されており、さらに設計においては防食代も考慮されております。

受圧面の開口率は40%以上であり、緑化工との併用で全面を覆い隠すことが
可能。設計アンカーおよび地耐力に応じて、標準では9タイプから選定でき、
受圧面積や荷重に応じて、特殊サイズを製作することも可能です。

【特長】
■FRP製格子パネルに鋼製フレーム(SS400)を組み合わせた複合受圧板
■開口率が40%以上あり緑化に適している
■コンクリート製受圧板と比較して重量が軽く、高さも抑えている
■二次製品のため養生期間が不要で、工期短縮が可能
■使用するアンカーが限定されず、現場に合わせた設計荷重、寸法で製作可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

アンカーパネル

『EPルートパイル工法』は、地山補強土工法として、日本国内で
1980年にシールドに近接する展望台の防護として採用されて以来、
数多く採用されています。

その用途は広く、アンダーピニング（構造物基礎）、斜面崩壊防止、
道路擁壁の補強など多岐にわたります。

【特長】
■2方向以上の補強材配置により、土の変形やパイル間の土のすり抜けを
　抑制し、パイルと地山の一体化をはかる
■芯材のみならず土との摩擦力も高め地山との一体化を促進

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地山補強土工法『EPルートパイル工法』

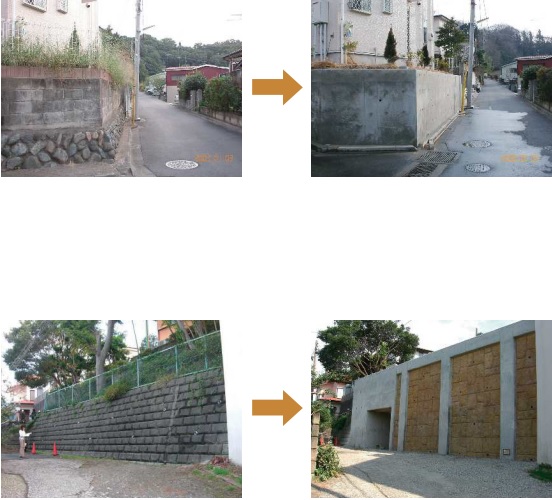

『KDパイル工法』は、底盤が必要なく、工期が短縮できる工法です。
デザイン性が高く、景観に配慮できます。
既存の建造物を壊すことなく構築もでき、地盤の悪い土地でも、耐震性・安全性を確保できます。
垂直の擁壁なので、敷地面積が増え、土地の有効活用ができます。
L型工法に比べ、土工事、コンクリート、鉄筋の使用量が約1/3に削減できます。

【特徴】
○カヌカデザインが設計を担当
→構造計算と安定計算までしっかりと設計
○6つの施工方法の特許を取得
○施工後には、擁壁保険をご用意
○安心・安全の保証書を発行

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

危険ながけを最適な擁壁へ『KDパイル工法』

『防災ウォール工法』は、タンデム構造のハイブリッド擁壁です。

裏込砕石を100％自重として有効利用するため、擁壁の控え厚さが小さくなり、
法面の掘削幅及び掘削土量を大幅に減少させることが可能。

また、背面ブロックの一段ごとに集・排水機能を有するため、法面の
どの場所から湧水が出ても、擁壁前面に排水することが出来る、
「湧水排出型擁壁」となります。その他、現場打コンクリートによる
一体化、安全な緊急工事対応、といった項目もクリアするべく開発しました。

【特長】
■コスト縮減工法
■高排水機能の付いた湧水排出型擁壁
■強固に一体化された擁壁
■安全な緊急工事が可能となる
■裏込砕石が沈下するといったクレームが減少

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

防災ウォール工法
