低振動・低騒音工事とは？課題と対策・製品を解説

ＭＬＴ工法（無排土孔壁工法）は、硬質地盤に鋼矢板やＨ鋼杭等を打ち込むために事前に地盤を削孔・置換する工法です。
圧縮翼・撹拌翼からなる特殊スクリューにより掘削土を孔壁に圧縮することで、孔壁の自立を図り短時間での削孔を可能にしました。その結果削孔時の排土も少なくなります。
特に硬質地盤のうち玉石・転石・岩盤等に効果を発揮し、従来工法に比べコスト縮減・工期短縮を実現致しました。
また、更なる技術の開発及び普及を目指し無排土孔壁工法研究会を設立いたしました。


【特徴】
■高い施工精度
■掘削残土の減少
■低騒音・低振動・無粉塵
■コスト縮減・工期短縮
■狭隘地で施工可能
■転倒の危険減少

※詳しくはＰＤＦをダウンロードいただくか、お気軽にお問合せ下さい。

【玉石・転石に有効！】硬質地盤に杭、鋼矢板施工『MLT工法』

『低空頭MLT工法』は、圧縮翼・撹拌翼からなる特殊スクリューにより
掘削土砂を孔壁に圧縮し、硬質地盤を効率よく掘削する「MLT工法」の低空頭型です。

※地盤が高く、上空に制限があるような場所でお悩みの方いませんか？
・橋梁の桁下
・変電所、発電所の中など
・工場の建物の中など

従来の硬質地盤プレボーリング工法（MLT工法）削孔機に改良を加えることで、掘削力を低下させることなく高さ4mの硬質地盤用杭打機を開発。

空頭制限、狭隘地での厳しい条件下で施工を強いられる現場にも対応します。

【特長】
■高さ4mの硬質地盤用杭打機
■空頭制限、狭隘地での厳しい条件下で施工を強いられる現場に対応
■圧縮翼・撹拌翼からなる特殊スクリューにより掘削土砂を孔壁に圧縮
■無振動、低騒音

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

硬質地盤プレボーリング『低空頭MLT工法』

当技術は、ミルク状にしたセメント系固化材(スラリー)をポンプで
施工機械へ圧送、土中へ注入しながら、撹拌翼をつけた掘削機で掘削・
混合・撹拌を繰り返して、強固な柱状改良体を造る工法です。

無振動・無騒音の小型機械を使用するため、狭い敷地でも施工が可能。
又、地下水位が高い地盤・崩壊性の高い地盤でも施工が可能です。

建築物の基礎の他、盛土の沈下・すべり対策、土留め壁、止水壁など、
幅広い用途にご利用いただけます。

【特長】
■強固な柱状改良体を造る
■地下水位が高い地盤・崩壊性の高い地盤でも施工ができる
■直径500mm～1,800mmの形状改良体が造成できる
■施工深さは15mまで可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

柱状地盤改良工法

『TBH杭工法』とは、BH工法が正循環であるのに対し、“逆循環”
(リバースサーキュレーション)で大口径ボーリングを可能にした工法です。

正循環掘削工法で発生するスライム沈殿の問題も解消し、
確実な管理・施工が行えるようになりました。

近年、盛んなジオフロント工事に対しても、既存の構造物下のような作業
空頭が低い狭隘な条件下で実力を発揮するため、多数採用されています。

【特長】
■施工機械が小型のため、狭小な敷地での施工が可能
■高架下や屋内など、作業高さが低い場合でも施工が可能
■進入道路が狭い場合でも、軽量で小型であるため、搬出入が容易に行える
■マシンの組立・解体に重機を必要としない
■施工時の騒音・振動がきわめて低レベルである　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

TBH杭工法

『ホームパイル キャリー』は、手運搬可能な分解組立櫓により、狭隘地や
室内における施工が容易な基礎工法です。

杭本体部には、耐震性に優れ、品質の安定した鋼管杭を使用。
独特の二枚翼が、支持層に確実に貫入し、支圧合成支持力を発揮します。

セメントミルクなどを使用しないので、地下水汚染の心配がありません。
また、低騒音・低振動・完全無排土施工により、周辺環境との調和を保ちます。

【特長】
■杭本体部には耐震性に優れ、品質の安定した鋼管杭を使用
■独特の二枚翼が支持層に確実に貫入し、支圧合成支持力を発揮
■地下水汚染の心配がない
■低騒音・低振動・完全無排土施工
■周辺環境との調和を保つ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

基礎工法『ホームパイル キャリー』

『たて込み簡易土留工法』についてご紹介します。

当工法では従来極めて困難であった玉石地層等でも開削するところを
確認しながら作業を行いますので玉石、転石、障害物等がある場合、
これを取り除くか又は埋め込みながら開削作業を進める事が容易にできます。

また、使用機械は掘削機とクレーン車のみで施工でき、他の重機及び機材は
必要ありません。

【特長】
■各部材は強度計算された安全設計で軟合成構造
■掘削内部はより広く安全な作業ができる
■工事に依る開削部分の移動が早い
■住宅地等での工事期間が短くて済む
■各部材は分解でき普通トラックでも輸送できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

たて込み簡易土留工法

ケーシングチューブを揺動圧入し、孔壁の崩壊を防止しながら、ハンマーグラブで孔内の土砂を排出しながら、所定の深度まで掘削し、コンクリート打設を行う工法です。掘削中は、ボイリングやヒービング防止のため、注水を行うなど水位を一定に保つようにします。

オールケーシング工法【揺動式オールケーシング工法(ベノト工法)】

特許出願中です。

ＮＥＯ４００α

本工法は、独自の打ち止め管理方式により施工機械・施工者による
バラつきがなく、増大な支持力が得られる精度の高い基礎杭技術です。

回転貫入工法は、無残土での杭施工を実現。産業廃棄物（地盤改良材や
セメントミルク等）は一切使用しないことにより、残土を全く発生させません。

また独自の杭先端形状により、大きな支持力を発揮することにより
経済的な杭設計が可能です。

【特長】
■環境保全
■高支持力
■低騒音・低振動
■低コスト
■省スペース
■幅広い支持層
■高性能施工機械

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

国土交通大臣認定工法『ウルトラパイル/ガイアパイル工法』

河川の樋門工事用の仮設構台の構築時に、バイブロハンマーを用いて
杭橋脚を施工するため、その際の周辺住宅や周辺商業施設への振動影響を、
2次元有限要素法（2DFEM）を用いてシミュレーション解析することで
評価しました。

発注者様は、この結果を基にして、工事前に周辺住民や周辺商業施設主へ
振動影響の説明を実施。

加振源に近接する住宅地で打ち始め時に多少の振動影響がみられますが、
住宅地や商業施設への振動影響は、ごく一部範囲を除きほとんどみられない
結果となりました。

【事例概要】
■発注者：某建設コンサルタント様
■解析時期：2020年1月
■費用：177万円（※消費税は含まない、5測線分の解析料金）
■振動源：バイブロハンマーによる杭打ち振動
■解析内容：樋門周辺の住宅地等への振動影響評価

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【WIB工法施工事例】杭打ち工事の事前振動シミュレーション

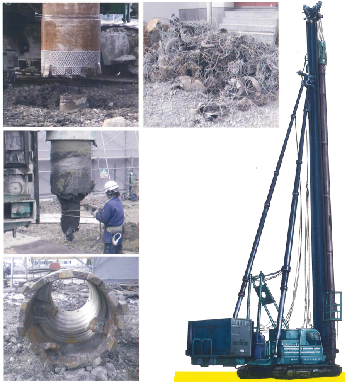

エコクラッシュ工法(ECR工法)は、二軸同軸式アースオーガに特殊加工してあるケーシングを取付、既存杭の外郭を切削しながらスクリューヘッドで破砕し、これまで困難とされていた杭頭部、接手部、底部鐵版を容易に撤去・破砕する低振動、低騒音工法です。
堀切補助として空気圧縮機を使用します。
統合型管理装置による施工管理で、破砕除去状況の確認が可能。
破砕除去後、周辺地盤と同等の強度に地盤改良ができます。

【特徴】
○大量の水を使わない
○汚水、汚泥が発生せず処理がない
○現場が汚れない。機械･機材が少ない
○杭材を取り残すことがない
○埋め戻し、地盤改良ができる

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

株式会社遠藤工業　エコクラッシュ工法

『KS-EGG-SE工法』は、振動・騒音の低減化を実現した、軟弱地盤対策工法であり、無振動低騒音式のサンドコンパクションパイル工法（静的締固め砂杭工法）です。

従来のサンドコンパクションパイル工法（振動式SCP工法）では、
周辺地域に及ぼす振動・騒音の影響も大きく、
特に市街地や構造物に近接する区域では円滑な工事実施に障害が生じてしまうこともありました。
『KS-EGG-SE工法』では、そのような状況下に対応可能な工法となります。

砂質地盤においては、液状化対策として、
粘性土地盤においては支持力の増価など地盤の安定性を向上させることができる密度増大工法の一つです。

【特長】
・無振動・低騒音…振動式SCP工法と比べて小さく
・品質の確実性…速報への締固め効果が高くなる。造成時には振動式と同等の改良効果も
・高い施工能力…多少の障害物や硬い層が存在しても貫入可能。先行掘削が不要なため安価で迅速な施工も
・リサイクル材の使用…ガラス砂、再生砕石、スラグ等をパイル材として有効活用

◎詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

無振動低騒音式 静的締固め砂杭工法『KS-EGG-SE工法』

当社では、安全・正確・経済性に優れたND工法の土留工事を行っております。

“ND I”では溝掘機の機能で土を地上に排土し、耕運機の機能で土を撹拌、
ほぐし、油圧ジャッキで土留材を無騒音で所定の深さまで圧入します。

また、“ND III,VI,VII”では、溝堀機と耕運機の機能で土砂を掘削・撹拌し
先端より排出されたセメント系懸濁液と撹拌しソイルセメント壁を造成します。

【特長】
■掘削・床付けが一度に可能
■隣地構造物・境界線いっぱいに接近して土留壁を施工出来るので
　敷地をより有効に活用できる
■隣地及び道路側地盤に与える影響が少ない
■振動・騒音が少ないので市街地での施工も容易
■工期の短縮が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

ND土留工事

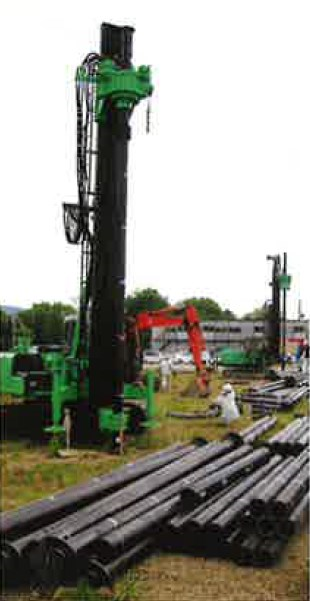

『ウルトラパイル工法』は、独自の打ち止め管理方式により施工機械・
施工者によるバラつきがなく、増大な支持力が得られる精度の高い
基礎杭技術です。

従来の打ち止め管理(回転トルク・回転当り貫入量等)での確認が難しいとき、
スライドウェイト計測器付のモンケンを使用することにより確実な支持地盤の
確認が行えます。

【特長】
■環境保全
■高支持力
■低騒音・低振動
■低コスト
■省スペース

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ウルトラパイル工法

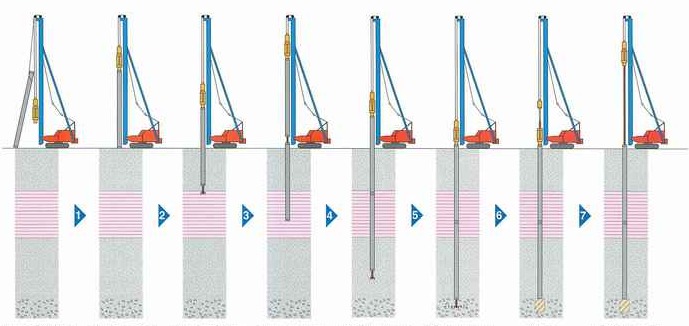

『STJ工法』は、STJビットからセメントミルクを高圧噴射して拡大球根を
築造し、地盤と一体化させ、支持力を発現させる中堀り拡大根固め工法です。

オーガの回転を低速回転に切替え、2方向高圧噴射ノズルからセメントミルクを
ジェット噴射させながら、一定速度で引き上げるので、確実な拡大球根を築造可能。

プレボーリング工法に比べ低排土工法であり、排出土砂は自然土砂であるため、
循環型社会に寄与しています。

【特長】
■低騒音・低振動工法
■確実な拡大球根の築造
■大きな支持力
■迅速な施工
■安い施工費

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

中堀り拡大根固め工法『STJ工法』

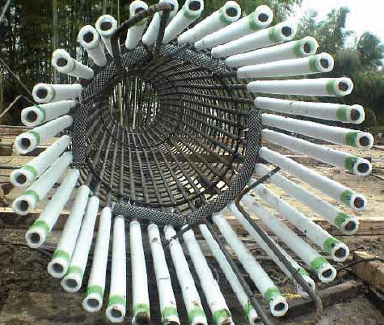

『太平洋クイカッター』は、現場造成杭向けの杭頭処理用静的破砕剤です。

コンクリート打設前に鉄筋籠へ当製品を取付けることで、現場造成杭の
余盛りコンクリートに所定のクラックを発生させ、杭頭処理を低公害かつ
効率的に行えます。

小杭径水平切断用の「クイカッターNL」をはじめ、大杭径水平切断用の
「クイカッターE」や被りコンクリート破砕用「クイカッターKL」を
ラインアップしております。

【特長】
■杭頭処理時の騒音・振動・粉塵の発生を抑制し、作業環境の改善を実現
■余盛りコンクリートのハツリ作業の低減、効率的な撤去作業が可能
■工期短縮に有効

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

杭頭処理用静的破砕剤　太平洋クイカッター

『CHR工法』は、施工が困難であった、桁下の空頭制限、作業用地の制約等、
厳しい条件下で鋼管杭の施工に優れ、経済的な基礎杭工法です。

つばさ杭の中で杭径φ318.5～700mmつばさ径最大値2.5倍径（ネジ込み式
マイクロパイルは杭径φ216mm、267mm）までを低空頭・狭隘地にて
施工することが可能。

低振動低騒音、排ガス規制（オフロード法）対応機にて騒音・振動、環境
負荷が少なく、狭い場所での施工が可能です。

【特長】
■つばさ杭による鉄道工事の施工を実現
■低振動低騒音を実現
■環境に配慮した無排土施工
■総合施工管理システムの導入

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

基礎杭工法『CHR工法』

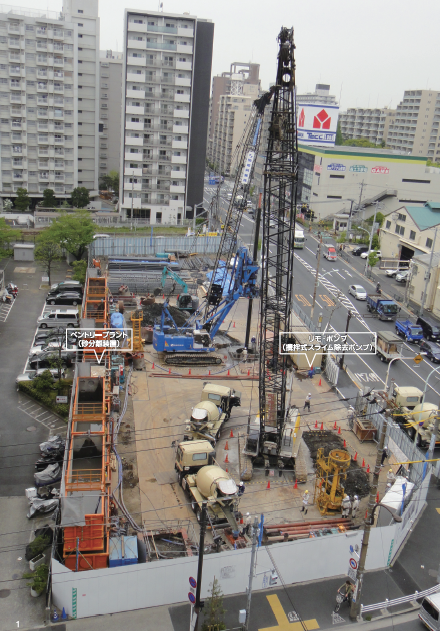

『ECO-ACE工法』は、拡底を含む掘削全行程をアースドリル工法で行うことができる
拡底杭工法です。

最大拡底径4.1m（施工径）まで対応可能。
場所打ち杭3工法（アースドリル・リバース・オールケーシング）による
軸部掘削との組み合わせができます。

【特長】
■リモ・ポンプ（攪拌式スライム除去ポンプ）を使用してスライムを吸出
■サイクロンを組み込んだベントリープラント（砂分離装置）にて
　砂分率1%以下の安定液に改善、確実に良液置換が行える
■拡底掘削の施工管理が容易で拡底部処理が確実

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

アースドリル式拡底杭工法『ECO-ACE工法』

『セメントミルク工法』は、掘削したあと杭を挿入し、セメントミルクの
根固め液で地盤と一体化する工法です。

スクリューで支持層まで掘削し、セメントミルクの根固め液を
注入しながらスクリューを引きます。

その後、杭を挿入し杭周固定液の硬化によって杭と地盤を一体化させ
支持力を強くします。

【特長】
■無振動、無騒音工法
■杭と地盤を一体化させ支持力を強くする

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【施工事例】土留工事 セメントミルク

当技術は、ロッドの先端に独自の形状を持つ攪拌翼を取り付け、現状地盤と
セメントスラリーを混合・攪拌しながら改良していく湿式柱状改良工法です。

当社では、優れた機能性を誇る独自開発のコンパクト施工マシンを多数保有。
施工現場の状況に合わせて、省スペース・低コスト・スピーディーな
施工を可能としました。

【特長】
■高品質・高強度を実現
■支持地盤が浅い所はもちろん、深い所でも対応できる
■環境に配慮した材料を選定し使用
■狭い場所でも搬入・施工が可能
■低振動・低騒音なので近所迷惑にならない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

セミパイル工法(湿式柱状改良工法)

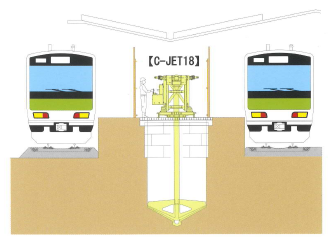

当社では、大変狭隘な施工箇所において場所打ち杭を施工する
超低空頭場所打ち杭削孔機による工法を取り扱っております。

掘削ロッドの駆動方式にターンテーブル式を採用し、専用の
特殊ケリーロッド(L=1m)との組合せで機械全高1.8mを実現。
2mの空頭があれば掘削作業が可能です。

また、施工情報を視覚化し記録できる掘削管理システムを搭載。
施工管理にフィードバックすることができます。

【特長】
■軽量・コンパクト
■高い施工能力
■掘削管理をシステム化

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

超低空頭場所打ち杭工法

NAKS工法は、既製コンクリートパイルを用いた埋め込み杭工法に分類される中掘り拡大根固め工法です。
本工法は、杭の中空部に挿入したスパイラルオーガと特殊構造の機械式または油圧式の拡大ビットにより杭先端の地盤を掘削し、杭を自重または強制圧入力により沈設するものです。
この拡大ビットは支持層付近までは杭外径以下で掘削し、支持層付近に達した後は拡大翼を杭外径より大きく開き、根固め液と支持層の砂・礫の混合によって杭の先端に拡大球根を築造します。

【特徴】
○信頼できる実績
○支持力が大きくとれ、しかも安全確実な工法
○残土量が少ない
○施工精度の向上
○低騒音低振動で二次公害がない

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

工法シリーズ 「NAKS」

国土交通大臣認定工法『G-ECS PILE工法』。
“環境配慮”“経済性”“汎用性”などあらゆる面での特徴が認められ、建築、土木の現場で採用されているこの工法が、鋼管杭メガソーラー架台基礎工法『ECS-SS工法』として、新たに登場しました。

【特徴】
○架台と基礎杭の最適な全体設計を提案。
○高い施工精度と性能
○低騒音・低振動、排出残土ゼロ、環境汚染なしのエコロジカル製品
○施工の短期化と低コストを実現
○一貫した管理体制で高品質も保証

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

鋼管杭　メガソーラー架台基礎工法 「ECS-SS」

『e-pile next工法』は鋼管杭工法の高い強度と品質の均一性
そして、再生可能な環境性能を保持する他、回転圧入施工による
低騒音・低振動、無排土施工で周辺環境と近隣配慮へも優れた施工工法です。

実践に強く、抜群の貫入性能と高い支持力を発揮する拡底構造、
そして杭頭上部に拡頭構造を付加したことで、断面性能の向上から
より高い経済性と安全性を実現いたしました。

【特長】
■抜群の貫入性能
■特殊部、厚肉材・両面溶接加工による高力構造
■拡頭杭使用でより高い経済性と安全性を実現
■「粘性土・砂質土・礫質土」3種地盤対応（大臣認定）
■エコマーク認定

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『e-pile next工法』

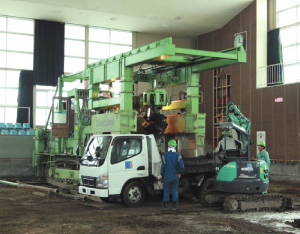

低空頭オールケーシング(全回転式)スライド工法は、今まで重機が入らなかった4.5メートルの低空頭作業も可能となりましたので、作業効率が格段にアップしました。
最長９メートルまでの伸縮性のスライド式アームを採用、狭小な現場でも作業が可能となり、従来の工法では、不可能だった建物内部の作業や高速道路等の桁下作業に最適です。
全回転式オールケーシング工法を採用、ケーシングチューブを圧入先行し、ケーシングチューブを回転させることで優れた掘削を可能にします。

【特徴】
○空頭4.5メートルから作業可能
○低空頭作業を可能にした工法
○現場に対応したスライド式
○信頼のオールケーシング工法
○作業効率が格段にアップ

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

山本基礎工業株式会社 工法紹介　低空頭スライド工法

『X-pile工法』は、回転圧入方式により低騒音・低振動で、
無排土施工で工期・コスト、環境にも配慮した鋼管杭工法です。

ストレート型・拡底型・多翼型の3つのラインアップから形成され
様々な地盤・計画条件に応じ、高いパフォ－マンスでお応えします。

また、標準貫入試験をはじめ､スウェーデン式サウンディング試験にも
適応しているため、小規模建築物から中規模の計画まで幅広く対応可能です。

【特長】
■回転圧入方式により低騒音・低振動
■標準貫入試験､スウェーデン式サウンディング試験適応で安全設計
■多様な地盤状況に対応
■無排土施工で余分な建設残土なし
■鋼管杭によりムダな養生期間が不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『X-pile工法』

杭先端部に螺旋状の羽根を設け、回転力を付与することにより地盤に貫入させる回転圧入鋼管杭工法です。

【特徴】
○無振動、無騒音
杭を回転圧入させるため地域環境に優しい
○無排土
無排土施工が実現し環境負荷を低減
○大支持力
回転圧入工法による先端地盤の締め固め効果および、羽根の拡底効果(鋼管径の1.5倍～2.5倍)により、大きな鉛直支持力、引抜き力を得ることができる
○高品質
回転トルクを計測しながら施工を行うので、支持層への根入を確認することができる
○高耐震性
鋼管杭基礎であるため、変形性能を有する
○リサイクル
施工貫入時と逆に回転させることにより、容易に杭体を引抜くことができるのでリサイクル可能
○短工期

●その他機能や詳細についてはカタログをダウンロードして下さい。

回転圧入鋼管杭工法　NSエコパイル

【豊富な実績】
販売累計1,000万本を突破！
東海道新幹線、富士山、明治神宮をはじめ日本を代表する多くの現場でお使い頂いています。

【抜けにくく安全】
くい丸は大学との共同研究で、その優れた支持力が確認されています。

【施工が早い】
アスファルトにも直接打ち込めるので施工期間の短縮に効果があります。
また、施工は資格不要で、手打ちから杭打ち機まで様々な機材に対応しています。

【繰り返し使えます】
くい丸はグッドデザイン賞受賞の独自両端密閉構造なので、抜いた杭を何度も繰り返し使うことができます。
コストだけでなくCO2排出削減にも役立ちます。

【サビに強いドブメッキ品もラインアップ】
サビに強いドブメッキ単管仕様をラインアップ。(太さ48.6mmのみ)

【選べる太さと長さ】
一番人気の単管サイズ(太さ48.6mm)だけでなく、27.2/31.8/34.0/38.1/42.7/48.6/60.5mmの7種類の太さをラインアップ。
長さは最小.03m〜最長4mまで10cm刻みでお選び頂けます。

【完全国産体制】
くい丸は、材料から製造まで安心の国産です。

鋼管杭『くい丸(R)』

当技術は、先端に羽根または掘進刃を取り付けた一般構造用炭素鋼鋼管杭を
地盤中に回転圧入し、支持層まで杭を到達させる基礎工法です。

マシンに杭を取り付け、回転させながら羽根の推進力で地盤に
貫入させていきます。継手部は溶接により接合し、杭が支持層まで
到達したら所定の高さにて切断します。

【特長】
■低騒音・低振動
■残土の発生がない
■狭い場所でも搬入・施工が可能
■施工方法が単純なので、工期が短縮できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

GSパイル工法(小口径鋼管杭工法)

『ガイアスーパーパイル工法』は、小口径鋼管(φ114.3～457.2)の先端に
半円形の拡翼2枚と三角形の鉛直掘削刃を取り付けた、
拡翼付鋼管杭回転貫入工法です。

砂質地盤から礫質地盤(13≦N値≦57)・粘土質地盤(10≦N値≦60) まで
幅広い支持層の選択が可能。また、低騒音・低振動で都市部、住宅密集地、
建物屋内での杭施工に適しております。

これまで溶接継手によって発生していた、天候による工期変更・支持力の
低減・レントゲン他各種チェック等の多くの問題を解決し、
作業スピードを飛躍的に向上させます。

【特長】
■溶接しない早さという新機能
■高精度・低コスト
■高い支持力・貫入能力
■幅広い支持層
■騒音・残土・スペース全てが小さく確かな施工

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

鋼管杭『ガイアスーパーパイル工法』

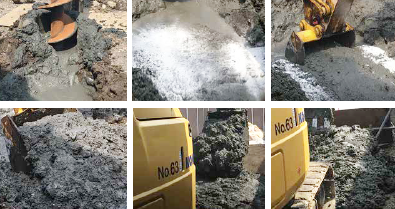

杭工事にて、高含水泥土改良剤『MTシリーズ』を使用した事例について
ご紹介いたします。

都内におけるマンション建設工事では、摩擦杭施工時に発生したセメント
含有泥土を「MT-2」で改良し、現場内の仮置き場へ即時搬出。

また、排水機場の建設工事では、中堀杭工法による杭打設時に発生した
泥土を「MT-2」で改良し、仮置き場へ即時搬出しました。

【事例概要】
■摩擦杭施工時に発生したセメント含有泥土を「MT-2」で改良し、
　現場内の仮置き場へ即時搬出
■中堀杭工法による杭打設時に発生した泥土を「MT-2」で改良し、
　仮置き場へ即時搬出

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

【杭工事】高含水泥土改良剤『MTシリーズ』

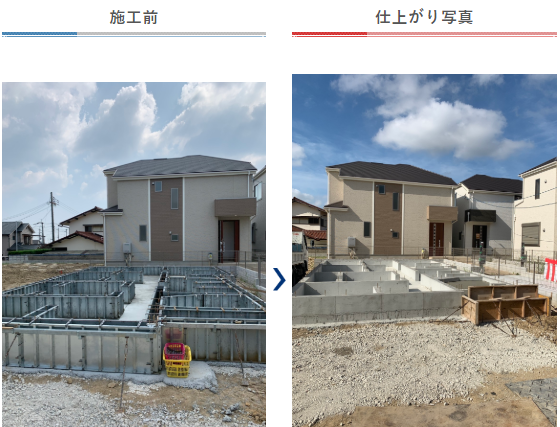

当社の鋼製型枠を使って、施工した事例と合わせて、ご購入いただいた
基礎工事業者の方の声をご紹介いたします。

当社の鋼製型枠は軽いため、強度のご心配をされる方がいると思います。
ですが、板金業で培ったノウハウを生かし、軽くても強度の出る製作を
行っております。

一体物で製作しているので、隙間からコンクリートが入り平面と側面が
広がる心配がありません。

平パネルのみですが、お客様のお名前、会社名などをアルファベットで
入れることも可能です。ご用命の際はお気軽にご相談ください。

【基礎工事業者の方の声】
■株式会社　成信さんのコメント
・表面の継ぎ目なども目立たず綺麗に仕上がる
・4棟現場でも、鋼製型枠が軽いので疲れずに早く組み立てることができた
■基礎工事業者の方のコメント
・組み立てが簡単なので、経験がなくても組み立てできる。しかも軽い！
・軽いから強度が大丈夫か？波打たないか？って心配してたけど、
　きれいに仕上がっている！

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

基礎工事の施工事例​

『アースドリル式拡底杭工法／場所打鋼管コンクリート杭』に
ついてご紹介します。

「アースドリル式拡底杭工法」は、約1/2の掘削残土・コンクリート量で
同一軸部径のストレート杭に比べて2～3倍の支持力を実現する等の
特長を持ちます。

また「場所打鋼管コンクリート杭」は、耐震性向上の為に開発されました。
従来の場所打ちコンクリート杭の杭頭部など、大きな曲げモーメントや
せん断力の作用する部分を内面突起付鋼管で強化しました。

【特長】
＜アースドリル式拡底杭工法(HND工法)＞
■ストレート杭に比べて2～3倍の支持力を実現
■平成2年11月13日付で(財)日本建築センターより評定を取得
■安全性、経済性に優れる
■工期短縮・工事費の節減が出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

アースドリル式拡底杭工法／場所打鋼管コンクリート杭

『ダクパイル工法(小口径基礎鋼管杭)』は、高強度・耐食性に優れた
ダクパイル管を使用し、重機の小型化を取り入れることにより、
侵入困難な場所、狭い土地でも施工を実現する地盤補強工事です。

ダクパイルは、先端羽根と杭本体が一体成形。全ての部位において強靭かつ
均質な材料強度を有しております。

また、先端羽根部の拡底効果により羽根部面積で大きな鉛直支持力を
得ることができます。

【特長】
■高強度・耐食性に優れたダクパイル管を採用
■現場での無溶接化を実現
■10年間施工保証

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

地盤補強工事『ダクパイル工法(小口径基礎鋼管杭)』

セメントミルク回転埋設工法を用いた際、地中に打ち込まれた既成杭の
内部から杭頭補強筋を挿入するための空間を確保する必要があります。

従来は、斫り(はつり)作業により杭内の空間を確保していましたが、
工期やコストなどが負担となっていました。また、原動機等を使用するため
騒音などの周囲環境への影響も問題視されていました。

株式会社タイヨーの『ミルクトレール』は、従来法と比べて工期短縮や
コスト低減、騒音対策に画期的な効果を発揮する特許取得の商品です。
杭内にミルクトレールを取り付けた後に杭を地中に挿入します。
その後、掘削銃器で真上にミルクトレールを引き上げるだけで杭内部に
空間が確保することが可能です。

【特長】
■杭の内部に杭頭補強筋のための空間を確保可能
■斫り(はつり)作業が不要なので、コストや騒音などの問題を解決
■施工作業後に簡単に鉄・紙・ポリエチレンシートを分類可能

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

セメントミルク回転埋設工法用『ミルクトレール』

『アーバンリング工法』は、都市域の厳しい施工環境に向けて開発した
都市型圧入ケーソン工法です。

深さの自由度が高く、さまざまな用途に使用でき、狭隘な施工ヤードに
柔軟に対応します。

振動・騒音が少なく、近接構造物や周辺の地盤に影響を与えません。
また、空間利用の連続作業で工期の短縮が図れます。

【特長】
■周囲に影響を与えない
■振動・騒音が少ない
■施工性に優れる
■制約条件に対応
■適用範囲が広い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

都市型圧入ケーソン工法『アーバンリング工法』

従来の鉄骨造基礎工法では、鉄筋コンクリート造の基礎を構築後、その基礎上に上部構造の鋼製柱を接合している。この工法では、基礎を構築する型枠工事・鉄筋工事・コンクリート工事の作業スペースを確保するために、掘削する土量および基礎完成後の埋戻し土量が多く、かつ、狭い範囲での作業のため作業性が悪い等の問題を抱えている。
これらの問題を解決するために、既製杭、鋼製基礎梁、鋼製柱を組合せた杭頭接合工法（杭継な剛工法）を開発し、（一財）日本建築総合試験所の建築技術性能証明を取得した。本工法は、上部構造の基礎梁を鋼製梁とし、1本の鋼製柱に1本の既製杭を用いた基礎形式を対象とし、既製杭と鋼製柱を鋼製の特殊な金物で結合することにより、型枠工事・鉄筋工事・コンクリート工事を省略し、　コストの削減と工期短縮を可能としている。

杭継な剛

『ケムン工法/STケムン工法』は、多様な地盤に適応し、支持層へ確実に
定着できるプレボーリング拡大根固め工法です。

「ケムン工法」は、小径杭から大径杭までの施工が可能で、杭周全長にわたり、
杭周固定液を注入するのでフリクションが期待できます。

「STケムン工法」は、上杭にPHC杭のB種、C種・PRC杭・SC杭等を組み合わせ
用いることにより、水平力に対処可能です。

【ケムン工法 特長】
■低振動・低騒音工法
■杭を支持層まで確実に定着できる
■小径杭から大径杭までの施工が可能
■多様な地盤に適応可能
■従来のセメントミルク工法に比べて排土量が極めて少量

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレボーリング拡大根固め工法『ケムン工法/STケムン工法』

リバースサーキュレーション工法である超低空頭場所打ち杭工法(SupercompactReverse Circulation Drilling Machine)に用いる掘削機(コンパクトリバースJET18・C-JET18)は、この種の掘削機の中では最も小型です。

駅のホーム上での基礎杭工事においては、作業空間の確保が夜間に限られるため時間的制約を受け工事期間が長期化するとともに工費も増大します。
また、施工機械をホーム上に留置する場合、作業時間帯以外は
施工機械の仮囲い設置が必要となり、乗降客の通行の支障となっていました。
こういった課題を解決するために、杭施工機械を小型化し、
ホーム下等の低空頭で狭隘な空間でも、基礎杭工事ができる超小型の
リバースサーキュレーション掘削機を開発しました。
この掘削機は極めて狭隘な空間に対応できるとともに大口径(3.0m)の掘削ができます。

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

超低空頭場所打ち杭工法

『ECS-TP工法』は、施工がシンプルで非常に容易なため、難しい現場にも
用いることができる鋼管杭トップ・プレートジョイント工法です。

従来の基礎の施工プロセスそのものを見直すことで、設計基規準で考慮される
構造クライテリアを満足した上で、工期を大幅に短縮することに成功し、
コストダウンと性能維持を同時に実現しました。

「傾斜地に堆肥舎を建てる」「駅舎の外側から新たに屋根を掛ける」といった
通常難しいとされてきた先駆的なプロジェクトで採用されています。

【特長】
■残土、産業廃棄物0
■施工日数が少ない
■狭いスペースでも施工可能
■低振動・低騒音で周辺の環境負荷が最小限
■搬入資材が少ないため車両台数が少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭トップ・プレートジョイント工法『ECS-TP工法』

『ISツイスト(スクリュー杭)』は、軟弱地盤に最適な杭です。
コンクリートを使用せず、作業の際特殊な機械も不要なため、あらゆる現場で
活用いただけます。

逆回転で簡単に抜き取ることができ、再利用が可能なため、災害時の仮設に最適。
また、低騒音・低振動で、近隣住宅への影響も少なく、夜間作業にも適しています。

太陽光発電架台の接合部もバリエーションを取り揃えておりますので、
お気軽にご相談ください。

【施工例】
■リース製品
■災害用の仮設ハウス
■道路付帯構造物
■石講製品の耐震対策
■太陽光発電架台・風力発電
■鉄道プラットホーム支柱

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

軟弱地盤向け基礎杭　ISツイスト(スクリュー杭)　施工例

『K-Wing Zパイル』は、先端開放で、翼設置位置から先端部を突出させた、
ユニークな形状の複翼付き鋼管杭です。

先端開放の2翼杭とすることで施工性能が上昇、中間硬質地盤の
打ち抜き礫や玉石を含む支持地盤への根入れが可能。

杭先端の支持層として、砂質・礫質土を選択できます。

【特長】
■低騒音・無排土で土壌・地下水の汚染がないドライな施工
■翼下の開口突出部が杭の回線による芯ずれを低減
■2枚の拡大翼により大きな支持力と引き抜き抵抗力を発揮
■杭頭部を拡大鏡とすることで水平抵抗と鉛直力に適した経済設計が可能
■杭深度と回転トルクの自動記録により柱状図のN値との比較が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

複翼付き鋼管杭『K-WingZパイル』

当社が取り扱っているSonic Samp Drill(SSD)独自の掘削方法は、高振動波掘削技術を用いた最新のボーリングマシンです。

軟弱地盤・硬質地盤や垂直掘削や斜め掘削(45°まで)にも対応できる周辺環境に配慮した掘削機械を、豊富なラインアップ取り揃えてます。
また、お客様のニーズに合わせたカスタマイズのご提供、使用用途に合わせたオプショナルパーツも豊富にご用意してます。
他のボーリングマシンと比較した「実力例」の技術資料も進呈！

【掲載内容(抜粋)】
■Introduction
■SSD独自の掘削方法
■SSD製品の付加価値
■SSD製品の特長
■SSD製品のラインナップ　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
※レンタルも可能です！

軟弱地盤・硬質地盤でも掘削可能なボーリングマシン　ソニックドリル

当社の『低空頭型ケーシング連行型ダウンザホールハンマー工法LH-CDH工法』
について、ご紹介いたします。

特殊ビットを使用し孔壁保護鋼管を連行打設するため、地下水位の高い崩壊層でも
確実に設計高さまで掘削でき、掘削後鋼管を存置しハンマービットを引き抜くため、
芯材の建込みやモルタル等の根固めも確実に行うことが出来ます。

ご用命の際は、当社へお気軽にご相談ください。

【施工例(一部)】
■LH-CDH工法
・上空制限：4.55m(高速道路橋下)
・鋼材：H300 L＝11.5m 継杭施工
・施工機械：RX2300低空頭型施工機 HGS60

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

低空頭型ケーシング連行型ダウンザホールハンマー工法 LH-CDH

当社では、『スーパーオート75・100』を取り扱っております。

「スーパーオート75」は、ハイテク技術を結集して大幅な
コンパクト化に成功、人間の持つ皮膚感覚に一歩近づきました。

小型化によって低空間や狭い作業現場へのアプローチが容易となり
活用範囲が広がるとともに作業性、安全性が飛躍的に向上しております。

【スーパーオート75の特長】
■技術を極めたシンプルなデザイン
■機体質量の極限を追求した驚異の3.9t
■標準1.3倍の圧入スピードで効率施工
■95KW(130馬力)のハイパワーエンジンで自在の現場対応
■オート機能で好適圧入、スーパーな自動運転システム
■コンピュータの制御技術を駆使して高能率作業を実現

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

スーパーオート75・100

「G-ECS PILE工法」は、多様な地盤で最大級の支持力係数を発揮する鋼管杭基礎工法です。
環境に優しく、しかも狭小地や搬入路での施工も可能。
シンプルな杭デザインや施工機の小型化によって、製造・施工のコストダウンも実現しました。
三誠の開発技術力を結集し、今の杭基礎施工が抱える課題を解決した工法です。

【ラインナップ】
○中層建築物
○低層建築物
○土木

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

回転貫入鋼管杭 「G-ECS PILE 施工事例集」

全周回転するケーシングの先端に取り付けたケーシングビットで削孔を行う「オールケーシング工法」です。Ｎ値の高い硬土質層、転石層、玉石層、岩盤、鉄筋コンクリートなどの掘削施工を高能率で行います。バランスのよい押込み力と高精度の鉛直性で、大口径・大深度施工も容易にこなします。

植田基工　【全周回転式(全旋回)オールケーシング工法】

当製品は、鋼管の内面に鋼管とコンクリートとの一体性に優れた
突起(溶接成型突起)を設けた鋼管を適用する
場所打ち鋼管コンクリート杭です。

2種類の構造タイプから設計条件に応じた構造が選択可能。
信頼性、経済性に優れています。

また(財)日本建築センターの工法評定を受け、各方面から高い評価と
信頼を得ています。

【特長】
■確かな耐震性能
■優れた経済性
■環境に配慮
■高い信頼性
■大きな曲げ抵抗と保有耐力を有する

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

場所打ち鋼管コンクリート杭(STBC-SR II杭)

『ノンステージング工法』は、圧入工程に関わる施工機械すべてが
完成杭の天端を作業軌道として進んでいく「GRBシステム」を用いた工法です。

建設工事における無駄な仮設工事を不要とし、本来の目的である
壁体構築工事だけを合理的に行う「仮設レス施工」を実現。

施工システムは軽量・コンパクトなため、住宅密集地での水路改修工事や
鉄道近接工事、交通量の多い幹線道路での拡幅工事などにおいても、
流路断面や現況交通を阻害することなく、工期・工費の削減が可能となります。

【特長】
■仮設レス施工を実現
■従来工法では施工困難な厳しい条件下での施工を実現
■環境に配慮した施工を実現
■転倒の危険性がなく、高い安全性を実現
■さまざまな現場条件で、環境への配慮とコスト・工期の縮減を同時に実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ノンステージング工法

土木・建築の各種基礎工事及び特殊工事などを行っている恵比寿機工での
「場所打ち杭引抜工事」の施工事例をご紹介します。

【工事概要】
■工種：場所打ち杭引抜工事
■現場住所：東京都中野区
■工法：オールケーシング工法
■引抜工明細：場所打杭　φ700 L=11.2m 　2本
■使用機械：RKリーダーレス杭打抜機（油圧オーガー）
　　　　　　4.9tccHW（相番クレーン） / ワイヤーソー / プラント一式
■埋め戻し材：貧配合
　　　　　　　杭撤去後にスクリューを投入し先端から貧配合を注入し置き換え
　　　　　　　安定液はバキューム車で処理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【施工事例】場所打ち杭引抜工事
