地盤沈下の抑制とは？課題と対策・製品を解説

鉄道業界では、線路の安定性が安全運行の基盤として非常に重要です。特に、地盤沈下や土圧による線路の変形は、列車の運行に支障をきたすだけでなく、重大な事故につながるリスクも孕んでいます。スーパーソルL2は、軽量性により土圧を軽減し、軟弱地盤における線路の安定化に貢献します。また、その優れた排水性も、路盤の劣化を防ぎ、長期的な安定性を実現します。

【活用シーン】
・線路盛土
・路盤改良
・トンネル坑口部
・橋梁部

【導入の効果】
・土圧軽減による線路の変形抑制
・排水性向上による路盤の保護
・工期短縮によるコスト削減
・安全性向上による運行の安定化

【鉄道向け】スーパーソルL2による線路安定

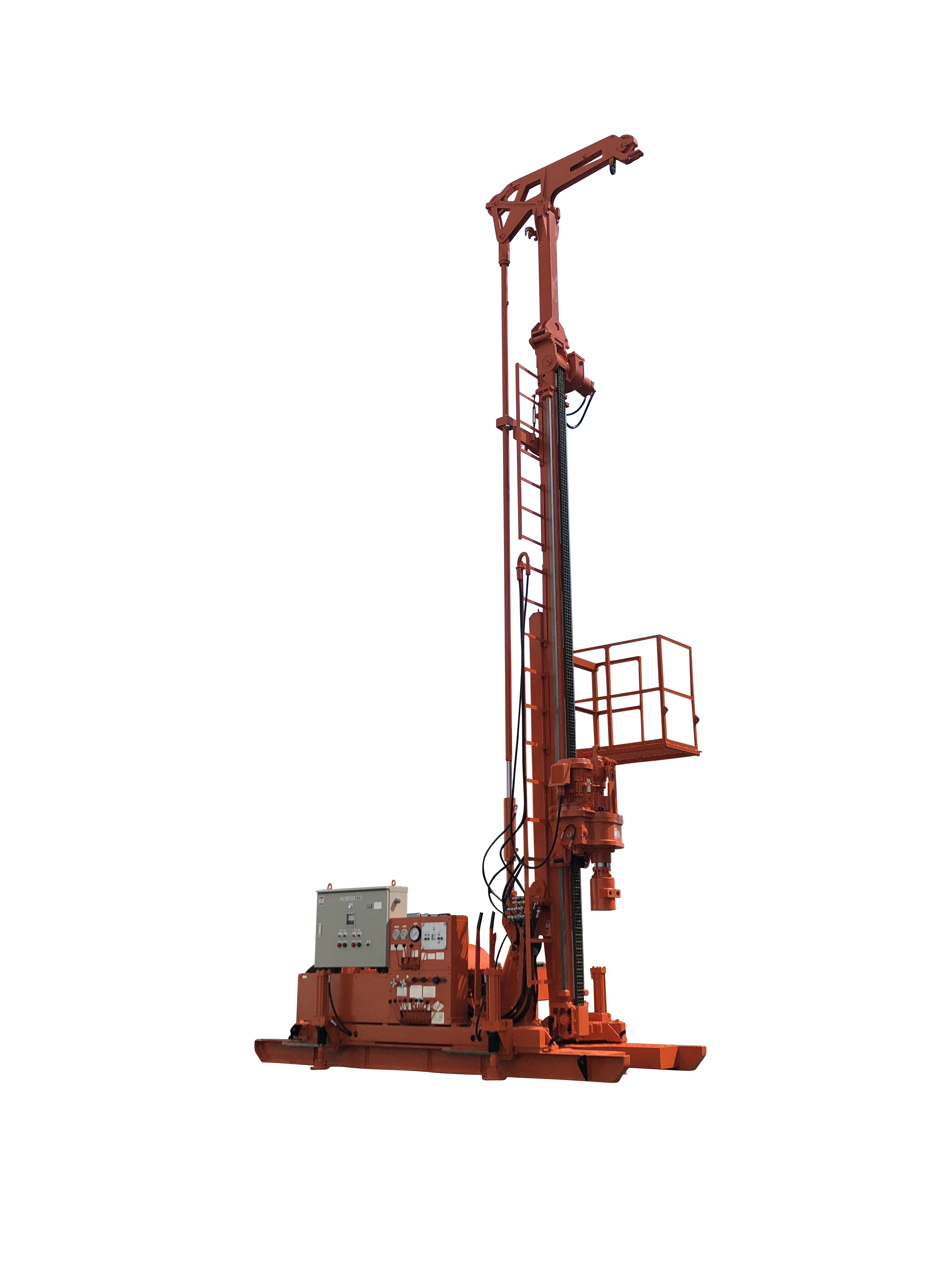

地すべり防止工事で使用するボーリングマシーンでは、抑制工では「TOP（水平ボーリング）」　「SD（水平ボーリング）」　「HDS」　「TNS」を、抑止工では　「LS」　「TBM」　「HLL」　「LFM」　「HDS」　「TNS」の 8商品をご用意しています。これらの機械は適用する用途に応じてお選びください。
詳しい情報・資料は、弊社のホームページ（http://www.toa-tone.jp/）でご提供しています。

地すべり抑制工・抑止工で使用される人気のボーリングマシーン

■現場の組み立てが容易
沈下板は、ベース板(鋼板)と測定ロッド(鋼棒)が、分かれた状態で発送されます。現地での組立ては、ベースとなる沈下板に、測定用ロッドをねじ込みます。ロッドの継ぎ足しは、１ｍごとにナットで接続します。ロッドには1本ごとに、高ナットが付属しています。

沈下板　600mm角

『インナーウェイト工法』は、マンホールの内側だけで施工でき、
交通量の多い幹線道路、周辺埋設物が多い市街地の道路でも比較的容易に
施工が可能な工法です。

マンホールを重量化するという簡単な原理であり、マンホールの見掛け
比重を液状化地盤の単位体積重量にほぼ等しくなるよう重量化。

原理・設計が簡単なことは、下水道事業者、道路管理者、周辺の皆様にも
理解が得られやすく、円滑な事業推進が可能になります。

【特長】
■マンホールの内側だけで施工可能
■マンホールの見掛け比重を液状化地盤の単位体積重量に
　ほぼ等しくなるように重量化

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『インナーウェイト工法』のご紹介

阪神淡路大地震において海岸部の広い範囲で液状化と激震による振動で
オフィスビル地盤に局部的な緩みが生じ、沈下したものを復元致しました。

地下1階、開口部から地下ピット（900mm）に入り削孔。

また、地下水位がGL-1.0mにある為、被圧水の止水注入を行いながら
注入管を設置しました。

建物も異形形状の為、隆起確認を外部、内部とも計測し、歪んで
上がらないようJOGを施しました。

【事例概要】
■所在地：神戸市中央区栄町2丁目
■建物名：オフィスビル
■構造・規模：RC構造、地下1階、地上6階
■基礎構造：ベタ基礎
■復元総重量：約 3,500t

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【施工事例】阪神淡路大地震によるオフィスビル地盤沈下の復元

『ヒシビニカ(R)/ヒシプレーン(R)』は、塩化ビニル製シートで、表示厚の
厚さのままで成形している単層構造のシートです。

複数のシートを積層して表示厚に仕上げたシートと違って、層剥離などの
トラブルの発生は有りません。

引張特性(強さ・伸び)、引裂強さの機械的特性は日本遮水工協会の推奨規格値
(低弾性シート)に適合した協会認定製品です。

【特長】
■単層構造
■機械的強度
■耐久性
■耐候性
■遮水・防水性
■耐寒性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

土木用軟質PVCシート『ヒシビニカ(R)/ヒシプレーン(R)』

『MC-300Bシリーズ』は、外径が30mm、質量1.2kgと小型・軽量の
埋設型傾斜計（φ30）です。

静電容量形で、開削工法における山留め壁の変形、地すべり監視のため
地中水平変位計測などの多段で設置して使用します。

測定軸は1軸タイプのものと2軸タイプのもの、またアレスター内蔵のものを
ご用意しております。

【特長】
■外径30mm
■質量1.2kg
■小型・軽量
■静電容量形

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

埋設型傾斜計（φ30）『MC-300Bシリーズ』

『EPS工法』は大型の発泡スチロールブロック（カネパールソイルブロック）を
盛土材料として積み重ねていくもので、材料の軽量性、耐圧縮性、耐水性
および積み重ねた場合の自立性等の特長を有効に利用する土木工法です。

本工法は、軟弱地盤上の盛土、急傾斜地盛土、構造物の裏込め、直立壁、
盛土の拡幅などの荷重軽減および土圧低減をはかる必要のあるところに最適です。

地盤処理、仮設工事などが簡略化されるなど全体工期が短縮でき、完成後の
維持管理を含めた全体工費を低減できるなど、数多くのメリットを持っています。

【特長】
■軽量材質で軟弱地盤の沈下・支持力不足などの問題を解決
■自立性に優れ、荷重が作用しても側方への変形が小さく済む
■圧縮性に優れ、せん断破壊が発生しない
■発泡スチロールなので人力での施工が可能
■補修等の維持管理費を低減できるので経済的

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

発泡スチロール土木工法『EPS工法』

『GEH-250S』は、最大250mmまでの沈下（隆起）を、0.1mm以下の
高精度で、長期安定計測できる地盤沈下計です。

不動点の観測井のパイプと周辺地盤の相対的な変位量を計測。
また、非接触の磁気センサを利用しているため、風雨の当たる屋外や、
高湿度の地下ピット内でも計測できます。

自記式地盤沈下計から置き換えることで用紙交換やデータ読み取りに
掛かる労力の削減が期待できます。

【特長】
■0.1mm以下の高精度で、長期安定計測できる
■非接触の磁気センサを利用
■風雨の当たる屋外や、高湿度の地下ピット内でも計測可能
■12V電源で低消費電力
■小型ロガーと組み合わせ太陽電池とバッテリで長期運用も可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤沈下計『GEH-250S』

『サビレス100』は、高強度で錆びに強い保孔管です。

長期的・安定的に地下水の排除ができ、かつライフサイクルコストも低下。

また、曲げ圧縮強度は約50kN、塩ビ管の10倍で、地すべりの
地下水排除工用途に好適です。

【特長】
■高耐食性メッキ(Zn-Al-Mgメッキ)鋼管
■曲げ圧縮強度約50kN、塩ビ管の10倍
■長寿命、ライフサイクルコスト半減 (コスト縮減率50%以上)
■地すべりの地下水排除工用途に好適
■小規模すべりではせん断杭機能を発揮

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

恒久集水ボーリング保孔管『サビレス100』

埼玉県にある住宅造成地の一部の区画が鉄道に面しており、住宅建築後の
居住環境への影響が懸念されていました。

そこで、住宅の直下に『WIB工法』を施工。また、より減振量を確保するために
未利用地の直下にも対策工を施工しました。

対策前と対策後に振動計測を実施したところ、10～20Hzの卓越振動を
10～14dB（1/5～1/3の振動へ）低減し、振動レベルを60dB以下に抑えました。

【事例概要】
■施工場所：埼玉県
■発注者：ハウスメーカー
■振動源：鉄道振動
■保全対象：鉄道沿いの住宅（計4棟＋未利用地）
■対策工：版状WIB工（住宅直下）・壁状WIB工（未利用地直下）ハニカムセル型
■施工位置：受振側直下（住宅直下）・伝播経路上（未利用地直下）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【WIB工法施工事例】鉄道沿線住宅の鉄道振動対策H29.2-3

神奈川県の住宅造成地（現 FujisawaSST）の近傍を通過する列車による
振動が、住宅建設後の住環境へ影響することが懸念されていました。

そこで、それぞれの住宅の直下に『WIB工法』を施工。対策前と対策後に
地盤上の振動計測を実施しました。

列車種毎の振動レベルを評価したところ、水平方向で平均6dB、鉛直方向で
平均5dBの減振量を確認しました。

【事例概要】
■施工場所：神奈川県
■発注者：株式会社安藤・間様
■振動源：鉄道振動
■保全対象：鉄道沿いの住宅（計11棟）
■対策工：版状WIB工（ハニカムセル型）
■施工位置：受信側直下

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【WIB工法施工事例】住宅造成地の鉄道振動対策

『ReWell(R)工法』は、水源確保のため「井戸を掘ったが水が出ない」
といったリスクをできる限り避けるため施工する前に水脈調査を行って
区的な地点を選定し、水脈性状と用途に見合った井戸を提案・築造します。

小規模から大規模まで、お客様のご要望に応じた井戸作りが可能です。
まずはお気軽にお問い合わせください。

【特長】
■小口径井戸（φ400～500mm）にも適用可能
■狭い場所への搬入・施工が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

井戸工法『ReWell(R)工法』

「地盤沈下」とは、地盤が圧縮され、沈んでいく現象のことです。

広域な地盤沈下は主な原因として、工業用水・農業用水・消雪用水・
冷房用水などで地下水を過剰に汲み上げたり、天然ガス等を
汲み上げたりすることによって起こります。

局所的な沈下は、土木工事等に伴う場合や、地耐力を超えて荷重が
載荷された場合に発生します。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【沈下修正工事お役立ち資料進呈】『地盤沈下とは』の解説

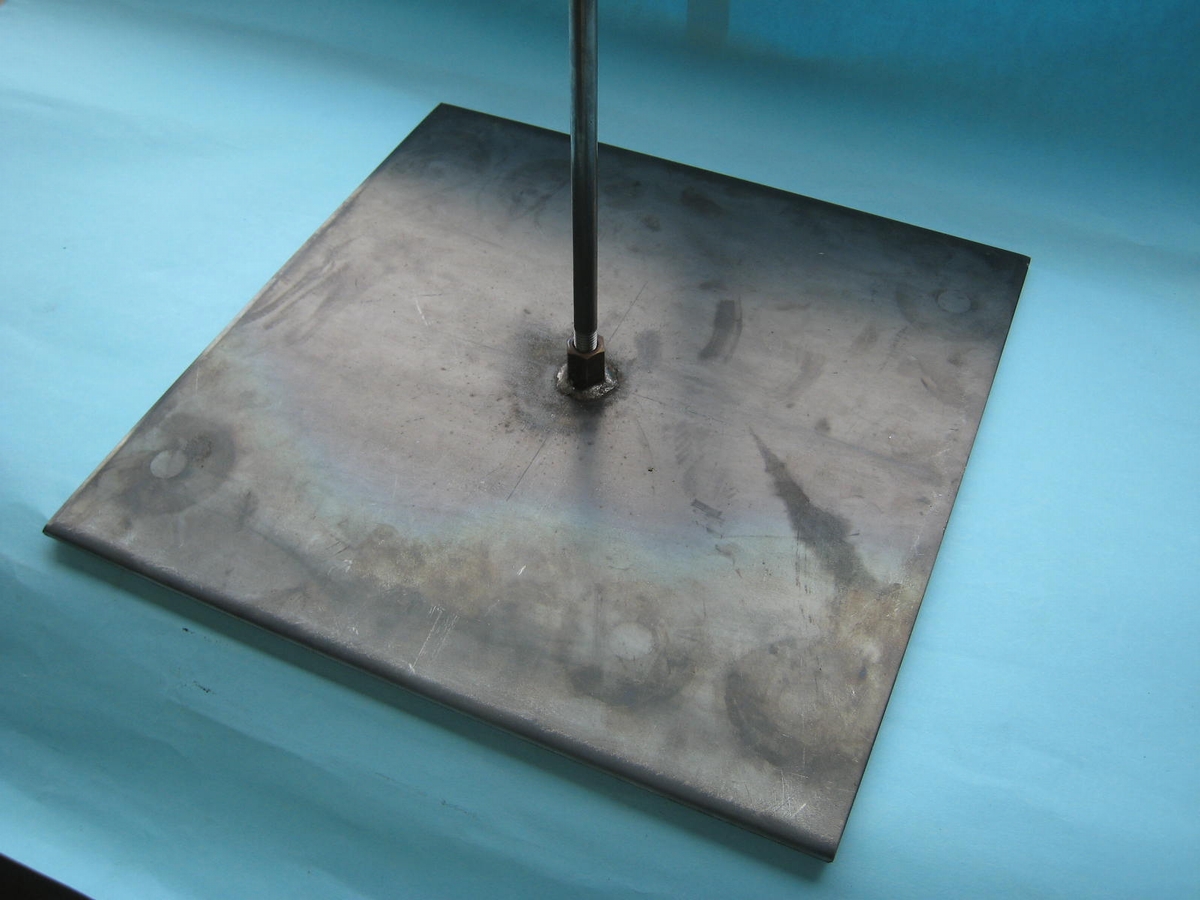

■現場の組み立てが容易
沈下板は、ベース板(鋼板)と測定ロッド(鋼棒)が、分かれた状態で発送されます。現地での組立ては、ベースとなる沈下板に、測定用ロッドをねじ込みます。ロッドの継ぎ足しは、１ｍごとにナットで接続します。ロッドには1本ごとに、高ナットが付属しています。

沈下板　400mm角

集水ボーリング保孔管 RUSTOP(ラストップ)は、高耐食性メッキSD/スーパーダイマを採用しているので、通常の鋼管に比べ錆に強いのが特徴です。
ステンレス管より低コストなので、コストパフォーマンスに優れています。
SD(スーパーダイマ)は、高耐食性メッキ(Zn,AI,Mg,Si の金メッキ)を、鋼板素材の状態から処理した素材で自己修復機能を持っています。
継手部品が不要・継手部の内周はブラット、工場加工済みで現場加工がありません。

【特徴】
○錆びにくい・長寿命約53年(高耐食性､目詰まりしにくい)
○高強度(地震に強い)
○現場加工がない(工場加工済み)
○ライフサイクル・コストに優れる
○新技術情報提供システム［NETIS］登録番号　CB-110036-A

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

高耐食性集水ボーリング保孔管　RUSTOP（ラストップ）
