支持層確認とは？課題と対策・製品を解説

『TS-5』は、飽和状態にある軟弱な細粒土、すなわちN＝0～4程度の
シルト、粘土、有機質土などを乱さない様に採取する固定ピストン式
シンウォールサンプラーです。

シンプルな構造なので分解組立が簡単。

また、固定ピストン式、水圧式サンプラーなどのサンプリングチューブ
として使用する「シンウォールライナ」もご用意しております。

【TS-5 特長】
■N＝0～4程度のシルト、粘土、有機質土などを乱さない様に採取

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

固定ピストン式シンウォールサンプラー『TS-5』

『スーパーラップルエルニード工法』の、支持層の確認が容易である
という特長についてご紹介いたします。

支持地盤まで掘削を行い、目視確認と支持地盤削り取りによる触診が
可能になり直接判断ができるため、信頼性が高まりました。

また、土質に合わせて装置を使い分けることで、高品質で均一性の
高い施工が可能となりました。

【特長】
■優れた経済性
■工期の短縮と高品質な造成体
■現場余剰土(処分残土量)が少ない
■様々な現場に機敏に対応可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

低コスト施工を実現！ラップルコンクリート基礎 地盤改良工事

『SBS-JIS4山KANO』は、JIS規格の土の標準貫入試験に
使用するスプリットバーレルサンプラーです。

シュー、2つ割りにできるスプリットバーレルおよび
コネクターヘッドで構成され、N値の測定と土の試料採取に用いる器具。

また、標準貫入試験に使用するサンプラーのスプリットバーレル内に
インナライナを装着した二重管タイプの「SBS-3」や先端シューに
バスケットスプリングを装着し砂層など試料が脱落しやすい地層に
使用する「バスケットシュー」もございます。

【SBS-JIS4山KANO 特長】
■シュー、2つ割り可能なスプリットバーレル、コネクターヘッドで構成

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

スプリットバーレルサンプラー『SBS-JIS4山KANO』

『F-74』は、ツールスを昇降すること無く穿孔終了後、
直に標準貫入試験が行えるペネ落としです。

コアチューブを原位置に止めて標準貫入試験が可能なので、
孔壁の崩壊を防ぐことが可能。

また、「ペネ落とし用クラウン」もご用意しております。

【F-74 特長】
■コアチューブを原位置に止めて標準貫入試験が可能
■作業直前まで送水出来るので、沈殿物による障害を防ぐ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ペネ落とし『F-74』

『弾性波トモグラフィ』は、地表およびボーリング孔、横坑を利用して
探査対象領域を取り囲むように起振点や受振点を設置し、起振点で起振した際に
発生する地震波の多くの受振点で観測し、初動走時を観測する探査法です。

観測した初動走時を用いて地盤の速度構造を解析。
地表での屈折法地震探査に比べて、対象地盤内部の速度分布解析精度の
向上が期待できます。

【特長】
■地下の物性を直接解明
■医学分野のX線CTにて、不可視情報を可視化

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

弾性波トモグラフィ

協同組合広島県土質試験センターでは、熟練技術者が精度の高い
土質試験データをご提供しております。

主な試験内容として、土粒子の密度試験といった物理的性質試験と
一軸圧縮試験などの力学的性質試験に対応。

「正確と迅速」をモットーに、お客様の信頼に応えることを重要目標に
掲げて運営しております。

【事業内容】
■土質試験（主として室内試験）　
■資材等の共同購買
■設備の共同利用 (貸出用設備)

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

土質試験のご案内

本工法は、独自の打ち止め管理方式により施工機械・施工者による
バラつきがなく、増大な支持力が得られる精度の高い基礎杭技術です。

回転貫入工法は、無残土での杭施工を実現。産業廃棄物（地盤改良材や
セメントミルク等）は一切使用しないことにより、残土を全く発生させません。

また独自の杭先端形状により、大きな支持力を発揮することにより
経済的な杭設計が可能です。

【特長】
■環境保全
■高支持力
■低騒音・低振動
■低コスト
■省スペース
■幅広い支持層
■高性能施工機械

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

国土交通大臣認定工法『ウルトラパイル/ガイアパイル工法』

『Hyper‐ストレート工法』は、オーガにより地盤を先行掘削した後に、根固め液・
杭周固定液を注入し、杭を自沈または回転により所定の支持層に1D以上挿入する
プレボーリング拡大根固め工法です。

オーガヘッド、スクリュウ、撹拌ロッド及び連結ロッドなどで構成される掘削撹拌装置を
使用し、掘削から根固め液注入・根固め部上下反復・杭周固定液注入、杭周固定部上下反復、
杭挿入設置までの施工手順で施工します。

また、高精度で効率的に施工をサポートする施工管理システムを導入することで、
根固め球根部の築造管理や支持層管理をリアルタイムで行い、品質確保に努めています。

【特長】
■杭先端支持力係数α=363
■シンプルな施工
■標準既製コンクリート杭を使用
■低コストで高支持力
■施工管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレボーリング拡大根固め工法『Hyper‐ストレート工法』

興亜開発では、現地で採取した土質・岩石試料から地盤の物理・化学・強度・
変形特性について室内試験を実施する『室内土質試験・岩石試験』を行っております。

『室内土質試験』は、サンプリング試料(乱れの少ない試料、乱した試料)を
用いて実施し、地盤の物理特性および力学特性を把握します。

また、JISやJGS規格以外の特殊な試験にも対応しており、お客様が必要と
するデータをご提供しています。

当社の試験センターは、関東(千葉県千葉市)と関西(大阪府堺市)の2か所にあり、
お客様による試験の立ち会いも承っております。

【特長】
■室内試験
■JISやJGS規格以外の特殊な試験にも対応
■お客様が必要とするデータをご提供
■試験の立ち会いも対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地質調査『室内土質試験・岩石試験』

『ウルトラパイル工法』は、独自の打ち止め管理方式により施工機械・
施工者によるバラつきがなく、増大な支持力が得られる精度の高い
基礎杭技術です。

従来の打ち止め管理(回転トルク・回転当り貫入量等)での確認が難しいとき、
スライドウェイト計測器付のモンケンを使用することにより確実な支持地盤の
確認が行えます。

【特長】
■環境保全
■高支持力
■低騒音・低振動
■低コスト
■省スペース

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ウルトラパイル工法

『ECO-ACE工法』は、拡底を含む掘削全行程をアースドリル工法で行うことができる
拡底杭工法です。

最大拡底径4.1m（施工径）まで対応可能。
場所打ち杭3工法（アースドリル・リバース・オールケーシング）による
軸部掘削との組み合わせができます。

【特長】
■リモ・ポンプ（攪拌式スライム除去ポンプ）を使用してスライムを吸出
■サイクロンを組み込んだベントリープラント（砂分離装置）にて
　砂分率1%以下の安定液に改善、確実に良液置換が行える
■拡底掘削の施工管理が容易で拡底部処理が確実

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

アースドリル式拡底杭工法『ECO-ACE工法』

『セメントミルクケーシング工法』は、オーガースクリューの外側に
ケーシングの回転機構を加えオーガースクリューとケーシングが
相対回転しながら掘削する工法です。

得意とする地盤は広範囲に渡り、礫地盤・玉石層・転石層・岩盤層・
傾斜した岩盤層・旧炭坑跡地の古洞層などに施工可能です。

【特長】
■オーガースクリューとケーシングの相対回転により、
　掘削孔の垂直精度は極めて良好
■杭の高止まりはほとんどない
■杭と原地盤との密着性は良好
■支持力に不安は一切ない

※詳しくはお気軽にお問い合わせください。

基礎杭埋設工法『セメントミルクケーシング工法』

当資料は「速度検層と常時微動」についてご紹介しています。

ボーリング孔を利用して、地盤の弾性波速度を求める物理探査法である
速度検層についてをはじめ、PS 検層と常時微動についてや、
地表とボーリング孔内における常時微動測定など、図や写真を用いて詳しく
解説しています。

【掲載内容】
■速度検層
■土質調査
■岩盤調査
■常時微動
■PS 検層と常時微動

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

【資料】速度検層と常時微動

様々な穿孔状況に対応したマルチドリル機です。走行は遠隔操作式、掘削作業は格納式コントローラーを使用するためコンパクトな機体寸法を実現しました。さらにJIS規格対応標準貫入試験装置を装備。ボタン一つで標準貫入試験が行えます。従来の標準貫入試験で必須だった櫓の設置が不要になり、省人省力化を実現しました。

自動標準貫入試験装置付ボーリングマシン　KMD-50C維新黒船

『スクイード』は、孔底地盤の強度とスライムの堆積厚さを同時に
直接測定することのできる検査システムです。

本体の下部に3本の標準サイズ(断面積 10cm2)のコーンペネトロメーター(CPT)を
備えており、各ロッドは軟弱なスライム土に接するとスライドする
コンタクトプレートと組み合わされています。

【仕様】
■寸法:高さ 629mm、647mm 辺六角形
■重量:188kg
■CPTロッド:10cm3×3本、貫入長 15cm 最大応力 約45Mpa
■コンタクトプレート:スライド応力3.5kPa(水中) スライド長 15cm

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

場所打ち杭孔底地盤試験システム『スクイード』

当社は、『地盤の平板載荷試験サービス』を承っております。

当サービスでは、地盤にかけた荷重の大きさと載荷板の沈下量から
地盤の変形や支持力の特性を求めます。

建築物地盤の支持力度の確認や、擁壁設置地盤の支持力度の確認、
カルバート設置地盤の支持力度の確認などに適しています。

【特長】
■地盤にかけた荷重の大きさと載荷板の沈下量から
　地盤の変形や支持力の特性を求める
■道路の平板載荷試験も実施

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地盤の平板載荷試験サービス

『パーカッションワイヤーラインサンプリング工法』は、専用のＰＳワイヤラインサンプリングツールとアロードリルRPD-160Cとの組み合わせにより、砂礫、玉石はもちろん、あらゆる地層、あらゆる岩盤を１つのサンプラーで連続的にサンプリングすることを可能にした工法です。
綿密な地層調査がますます必要になった現在、これからサンプリングの標準工法としてさらに期待度も増していくことでしょう。

【PS89　機器主要仕様】
○孔径（セットビット外径）：101.0mm
○コア径（セットビット内径）：45.0mm
○アウターチューブ：外径 89.1mm、内径 63.5mm
○インナーチューブ：外径 60.5mm、内径 50.5mm

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

技術紹介『パーカッションワイヤーラインサンプリング工法』

「硬質地盤クリア工法」についてご紹介いたします。

玉石を含む地盤や砂礫などの硬質地盤でも圧入工法の優位性を
損なわず杭施工を行うことができます。

ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■硬質地盤でも圧入工法の優位性を損なわず杭施工が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

硬質地盤クリア工法

当カタログは、建物の基礎となるコンクリートパイルの製造、施工を中心に
お客様のニーズに合わせた設計の提案を行っている株式会社トーヨーアサノの
総合カタログです。

当社のコンクリートパイルには、コンクリートの設計基準強度85N/mm2の
TAFCOパイルと、105N/mm2のHITパイルがあります。

また、PHCパイルやSCパイル等、種々なパイルをご用意。
用途に合わせて適切なパイルをお選びいただけます。

【掲載内容】
■コンクリートパイルの種類
■TAFCO-PHCパイルの製造方法
■TAFCO-PHCパイル
■HIT-PHCパイル
■TAFCO-MCパイル　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

株式会社トーヨーアサノ　総合カタログ

当社は、ダム、河川、住宅、道路、トンネルなどの地盤安定解析、
土構造物設計、施工計画、各種対策工の検討、さらに、必要な地盤調査や
試験、計測の計画提案から実施まで、幅広く総合的に実施しています。

地盤のことなら、高い技術と実績を持つ当社に、ぜひお気軽にご相談下さい。

【対応試験】
■概査
　・資料調査 　
　・地表地質踏査 　
■物理探査・検層
　・弾性波探査 　
　・電気探査　など

※詳しくはお気軽にお問い合わせください。

地盤調査・解析サービス

当社では、地面を掘削し掘削した孔を利用して地盤の硬さの測定や
土のサンプリング観察、サンプリングした土での土質試験を行うことができる
『ボーリング調査サービス（標準貫入試験）』を提供しております。

本サービスでは、スウェーデン式サウンディング試験で貫入できない硬質地盤や
深い深度までの地盤が確認でき、また地盤のN値や土性も確認できます。

ご要望の際はお気軽に、お問い合わせください。

【特長】
■スウェーデン式サウンディング試験で貫入できない硬質地盤を確認可能
■地盤の判別と土性の観察可能
■N値が確認可能

※詳しくは、お気軽にお問い合わせください。

ボーリング調査サービス（標準貫入試験）

『ハイブリッドナミック試験』は、杭体に生ずる波動現象を実用上無視する
事ができ､試験時杭体に発生する応力も静的載荷に近い結果が得られる
載荷試験方法です。

当試験を採用する事により、安定した理想的な急速荷重を載荷することが
可能です。

また、地盤抵抗がフルモビライズするまで多サイクル試験を
行うことにより、精度よく杭の静的極限支持力を推定することができます。

【特長】
■限りなく静的載荷試験に近い高精度な急速載荷試験方法
■軟クッション重錘落下方式
■理想的な急速荷重を載荷することが可能
■精度よく杭の静的極限支持力を推定

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

急速載荷試験方法『ハイブリッドナミック試験』

『ケムン工法/STケムン工法』は、多様な地盤に適応し、支持層へ確実に
定着できるプレボーリング拡大根固め工法です。

「ケムン工法」は、小径杭から大径杭までの施工が可能で、杭周全長にわたり、
杭周固定液を注入するのでフリクションが期待できます。

「STケムン工法」は、上杭にPHC杭のB種、C種・PRC杭・SC杭等を組み合わせ
用いることにより、水平力に対処可能です。

【ケムン工法 特長】
■低振動・低騒音工法
■杭を支持層まで確実に定着できる
■小径杭から大径杭までの施工が可能
■多様な地盤に適応可能
■従来のセメントミルク工法に比べて排土量が極めて少量

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プレボーリング拡大根固め工法『ケムン工法/STケムン工法』

『ケンマパイル』は、貫入性及び施工性を最も重視した杭です。

今までに培った経験、技術、実績をもとに中間硬質層の貫入性の
向上を目指してケンマパイルの翼部形状が生まれました。

さらに、翼部をAP(有効断面積)100％取得により、高支持力及び
低コストを実現します。

【特長】
■貫入性及び施工性を最も重視した杭
■業界最大クラス引抜き力 κ65を取得
■杭軸部径を考慮しないサイズダウン設計を可能にし、低コストを実現
■確実で分かりやすい打ち止め管理方法

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋼管杭『ケンマパイル』

当社では、地質・土質調査を承っております。

地質・土質調査の分野では新しい手法が次々と開発されていますが、
当社の技術者は地形観察や地表地質踏査という基本を忘れずに、先進の手法や
考え方を取り入れて、地質・土質を的確に把握することに努めております。

ご要望の際はお気軽にお問い合わせください。

【取扱品目】
■地表踏査
■ボーリング調査
■土質試験・岩石試験
■物理探査
■地質解析

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

地質・土質調査サービス

当社では、コンクリートや鋼材の品質検査・試験や、
土質の調査などを行なっています。
そのほかにも、構造物の予備調査や環境関係の調査、
コンサルタント業務を取り扱っています。

土質関係の様々な調査を取り扱っており、
構造物の確かな土台造りのために、土質・地盤支持力の試験や、
支持地盤のサウディング試験、地盤の平板載荷試験など様々な
基礎地盤の調査に取り組んでいます。

【試験例(一部抜粋)】
■土質・地盤支持力の試験
■土の一軸試験
■支持地盤のサウディング試験
■地盤の平板載荷試験
■簡易載荷試験(キャスポル)　など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

土質関係　事業紹介

表面波探査法地盤調査件数日本一の地盤調査会社の当社から「表面波探査法」を始め、
地盤調査で損をしないための知識をまとめた小冊子をプレゼント中！
「表面波探査法」は、起振機で地面に微弱な振動を与えて、検出器（センサー）で表面波（地震波）の伝わる伝播状況と速度を解析する地盤調査法です。
ガラや礫があっても深さ10ｍまでの地盤データが収集できます。

【掲載内容】
■地盤調査について基礎知識
■表面波調査とは？
■表面波調査の手順
■表面波調査Q&A
■地盤調査のセカンドオピニオン

※詳しくはお問合せいただくか、PDFをダウンロードしてご覧ください。

地盤調査で損をしないための小冊子「表面波探査法ハンドブック」

供試体４つの同時試験により、従来の一連式に比べ試験時間を1/4 に短縮、ランニングコストも低減できる 「ハイマルチ」に、新型機「ハイマルチ2」が登場！φ75 mm供試体の対応か可能になり、幅広い試験のスピーディーな処理を実現します！
試験はパソコンから自動制御で行われますので、測定結果の個人誤差が無く データの信頼性を高めます。また、夜間の無人試験も設定でき、更なる業務効率向上も可能です。
その他、4 連のセルが一体となったコンパクト設計で試験室のスペースを有効活用にも役立ちます。

【特長】
■4連同時載荷＋φ75 mm供試体対応で試験の幅が拡大
■省スペースで、設置場所を選ばない
■圧密試験からせん断試験へ、自動移行

※「ハイマルチ2」のカタログは、ダウンロードからPDFデータをご覧下さい。

土の自動三軸圧縮試験機 ハイマルチ2【三軸試験効率を4倍に！】

興亜開発では、原位置で地盤特性を把握するための『原位置試験』を
行っております。

原位置で試験が実施できるため、土質試料を採取し室内で土質試験を
実施する方法と比較して、拘束圧やサンプリングの乱れ等の影響を
受けないデータが得られます。

当社では、目的・対象地盤に応じて適切な原位置試験の計画と実施を
ご提供いたしております。

【特長】
■原位置で地盤特性を把握するための調査
■拘束圧やサンプリングの乱れ等の影響を受けないデータが得られる
■目的・対象地盤に応じて適切な原位置試験の計画と実施をご提供

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地質調査『原位置試験』

安心の柱が支えます。環境にやさしいクリーン施工。

鋼管杭圧入施工　PACK工法

当社は地質調査サービスを行っております。

地質調査では一般に口径φ66ｍｍで
ボーリングコア（地中の地質のサンプリング）を行って、
地質状況を把握いたします。

標準貫入試験といって、地盤の硬さや締まり具合を
把握するための試験も行います。

【調査内容】
■構造物基礎調査
■地すべり調査
■ダム・トンネル調査

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

地質調査サービス

『GPサンプラー』は、未固結な地盤を高品質に採取する
サンプリング技術”GPサンプリング”を行うサンプラーです。

従来凍結サンプリングでないと採取できなかった地盤を、
同等の品質で採取できます。採取した高品質コアから
小口径のGPサンプリングを行うことも可能です。

対象土に応じて3種類のサンプラーをご用意しています。

【特長】
■未固結な地盤を高品質に採取可能
■従来凍結サンプリングでないと採取できなかった地盤を、
　同等の品質で採取可能
■ブロックサンプリング試料から高品質なテストピースを抜き出す事が可能
■大径の礫を含んだφ300mmの試料でもそのまま三軸試験が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『GPサンプラー』

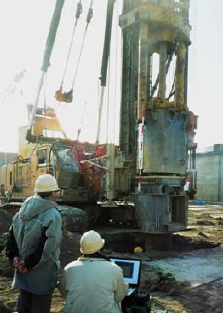

「衝撃載荷試験」は、杭体の波動現象や、杭体と地盤の速度及び
加速度に依存する抵抗が顕著な試験方法です。

杭頭付近にセンサー(加速度計、ひずみ計)を取り付けて、
現場の油圧ハンマーを用いて容易に試験実施可能。

ただし油圧ハンマーの伝達エネルギーには限界があり、
最大級のハンマーを使用した場合でも、確認できる
静的抵抗は最大約10MN程度までです。

【試験概要(一部)】
■載荷時間(tL)：0.01秒程度
■相対載荷時間(Tr)：5＞Tr
■載荷方法：杭頭に直接ハンマーまたは重錘を落下させる
■載荷中の抵抗/挙動：地盤の静的な抵抗＋杭体と地盤の速度及び加速度に依存する抵抗
　＋杭体の波動現象

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

衝撃載荷試験

供試体４つの同時試験により、従来の一連式に比べ試験時間を1/4 に短縮、ランニングコストも低減できる 「ハイマルチ」に、新型機「ハイマルチ2」が登場！φ75 mm供試体の対応か可能になり、幅広い試験のスピーディーな処理を実現します！
試験はパソコンから自動制御で行われますので、測定結果の個人誤差が無く データの信頼性を高めます。また、夜間の無人試験も設定でき、更なる業務効率向上も可能です。
その他、4 連のセルが一体となったコンパクト設計で試験室のスペースを有効活用にも役立ちます。

【特長】
■4連同時載荷＋φ75 mm供試体対応で試験の幅が拡大
■省スペースで、設置場所を選ばない
■圧密試験からせん断試験へ、自動移行

※「ハイマルチ2」のカタログは、ダウンロードからPDFデータをご覧下さい。

土の自動三軸圧縮試験機 ハイマルチ2【三軸試験効率を4倍に！】

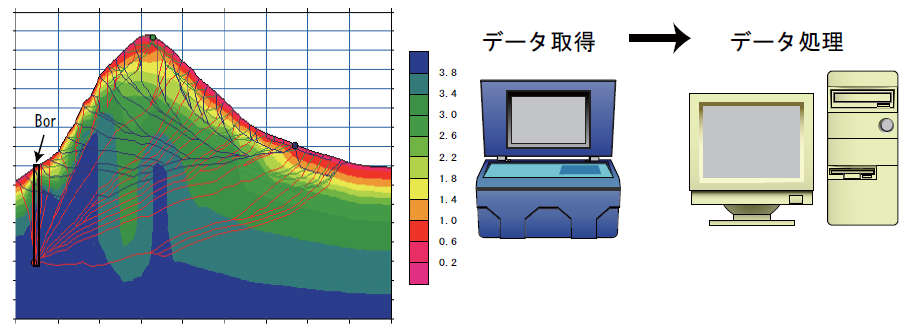

『高精度弾性波探査』は、トモグラフィ的手法を用いた解析です。

ディジタル多チャンネルでデータを取得。
従来の屈折法弾性波探査に比べて地盤の速度構造がより詳細に解析できます。

ボーリング孔中での発震、受振データの利用でより高精度になります。

【特長】
■トモグラフィ的手法を用いた解析
■ディジタル多チャンネルでデータを取得
■ボーリング孔中での発震、受振データの利用でより高精度に
■従来の屈折法弾性波探査に比べて地盤の速度構造がより詳細に解析可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高精度弾性波探査

『Rebec（リーベック）』とは、基礎杭の施工中に先端地盤の性能を
測定する試験技術です。

基礎杭の設計は「N値○○以上の支持層に○○m貫入する」というよう
に支持層への到達が前提となりますが、支持層への到達確認において
はこれまで決定的な手法が存在しませんでした。

Rebecでは杭の先端地盤に対し、標準貫入試験を行います。標準貫入
試験は地盤性能の評価試験において国際標準となっており、信頼性に
ついては申し分ありません。

【特長】
■標準貫入試験の実施
■あらゆるケースで試験施工
■コントロールパネルで沈下量をモニターできる
■多様な試験機バリエーション

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

株式会社オーク 　試験技術『Rebec』　技術紹介

株式会社SKxTECHの施工実績について、ご紹介いたします。

鋼管回転圧入では、杭長・掘削深度20m程度までの施工実績あり。
ダウンザホールハンマー併用では、杭長・掘削深度15m程度の実績多数。

現場の状況・地盤データで予め工法を選定。仮設、掘削〜建柱の
各工程をワンストップ対応可能です。

【特長】
■鋼管の圧入と中堀を交互に行うため、出水に強い
■孔壁の崩壊がない
■あらかじめ出水が想定されるロケーション、砂地など軟弱地盤での施工に強い
■鋼管が入ることで、根かせなしでも強度が確保できる

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

株式会社SKxTECH　施工実績

当社では、地盤の土質をより正確に判断し、的確な地盤評価を支援するための
試験法『SDS試験』を行っております。

従来のSWS試験試験では「ジャリジャリ」などの音で土質（ローム・砂質土・
粘性土・腐植土・盛土）を推定していましたが、本試験ではトルクなどの
パラメータや地形条件、近隣ボーリングデータなどを参考に土質の推定精度を高めます。

【概要】
■測定項目数：3成分
■測定項目
　・荷重：Wsw
　・回転トルク：T
　・1回転の沈下量：δ
■25cm毎測定点数：1～7点

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

地盤調査『SDS試験』

『エレフット』は、小規模な現場でも地盤の支持力度を
簡易に計測できる簡易支持力試験機です。

重さ約8.0kg、高さ49.8cm、最大幅67.0cmと軽量・コンパクトで、
持ち運びが容易に行えます。

【製品概要】
■試験方法：直接載荷試験
■試験より得られる「載荷圧力～沈下量」曲線から設計で考慮している
　極限支持力度の有無を判定
■対象地盤：構造物基礎地盤のうち粘性土～砂質土の土粒子が小さい範囲

※詳細はお問い合わせください。

簡易支持力試験機『エレフット』

株式会社興和　土質試験センターでは、調査現場・解析手法・工法の立案・設計・施工を考慮し、地盤条件・施工条件に合った適切な試験・工夫した試験を行い、地盤解析に役立つ試験データを提供します。また、現場計測・室内試験のデータをいち早く、依頼主・調査・解析担当者に提供できるようにデータ通信のネットワーク化も進めています。詳しくはカタログをダウンロード、もしくはお問い合わせください。

株式会社興和　土質試験センター案内

『SHAPE(シェイプ)』は、4方向もしくは8方向の超音波ソナーを
備えた孔壁測定システムです。

キャリブレーション用のソナーを有しており、孔内水の濃度に依存する
音波の伝搬速度を精度よく補正し、精度の高い形状測定を実現します。

また水圧計を本体の上下に装備することによりエンコーダー等の
深度計が無くても正確な深度を計測することができます。

【特長】
■新しいデジタル音響技術により場所打ち杭の孔壁の測定を精度よく実施
■キャリブレーション用のソナーを有している
■孔内水の濃度に依存する音波の伝搬速度を精度よく補正し、
　精度の高い形状測定できる
■エンコーダー等の深度計が無くても正確な深度を計測することができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高性能場所打ち杭孔壁測定システム『SHAPE(シェイプ)』

サンプル採取装置　ソイルジャッジはSS試験等の残孔を活用して軟弱な地盤のサンプル採取に使用できます。
試料の量は画期的に多く採取することが出来ます。又所定の深度で採取機器の蓋を開く為精度の高い深度での採取が可能になりました。
中空ロッドの活用で地下水位の測定も可能になっております。残孔以外でも直接真人して採取可能です。

詳しくはお問い合わせ、またはカタログをご覧ください。

地盤調査　サンプル採取装置　ソイルジャッジ君

当社では、地質調査の重要な方法の一つとして予備調査から本調査までの
各段階で多様される『調査ボーリング』を承っております。

主にロータリー式ボーリングが用いられ、ボーリングマシンにより
駆動されるボーリングロッドあるいはコアバレルの先端に取り付けられた
ビット回転とマシンの給進力より付与されるビット荷重で、
地盤を切削しながら孔を掘り進みます。

【特長】
■実際の地盤を掘削するだけでなく、それに付随して種々のサンプリング
　および原位置試験を実施
■調査目的に応じた地盤情報の把握が可能
■地盤に適したビットを選定し、土から岩盤までのボーリングが可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

地質調査『調査ボーリング』

株式会社トーヨーアサノでは、杭先端に特殊金具を取り付けたST杭を
拡大根固め球根に定着させる事により、高い支持力を発生させる
『MRXX工法』をご提供しております。

拡大根固め球根を油圧式拡大翼を持つ掘削ビットにより大きく確実に築造。
また専用の施工管理装置を用いて管理し、積分電流値や拡大根固め球根の
施工状況をリアルタイムでビジュアル的に見ることができます。

【工法概要】
■先端支持力が大きくとれる
■様々な地盤に対応可能
■周辺環境への影響が少ない
■水平抵抗力が大きくとれる
■拡大掘削の確実性
■確実な施工管理を実現

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

高支持力杭工法『MRXX工法』のご紹介

応用計測サービス株式会社では「土に関する原位置試験」を
行っております。

主に地盤の強度を求めたり、直接に土壌を採取して観察する等の試験。
地盤条件により適応する試験装置等を用いて対応しています。

代表的な試験には「オートマチックラムサウンド」や「プレッシャー
メータ試験」「AUTO LLT」などがございます。

【特長】
■地盤の強度を求めたり、直接に土壌を採取して観察する等の試験
■地盤条件により適応する試験装置等を用いて対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

土に関する原位置試験

杭施工と支持力測定を同時に検査。

鋼管杭圧入施工　PACK-SP工法
