山岳トンネル掘削の支援とは？課題と対策・製品を解説

『トンネル用鉄筋吊金具』についてご紹介します。

トンネルの覆工では、トンネルの覆工厚に適した鉄筋吊金具を設置し、
そこに段取筋を固定。鉄筋を適正位置に組立ることができます。

【施工フロー】
1.台座設置
2.防水シート既設
3.プチルテープ貼付
4.丸座金設置
5.高ナット設置
6.片ネジボルト設置
7.段取筋設置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【トンネル用】鉄筋吊金具

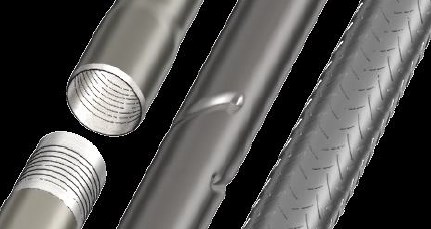

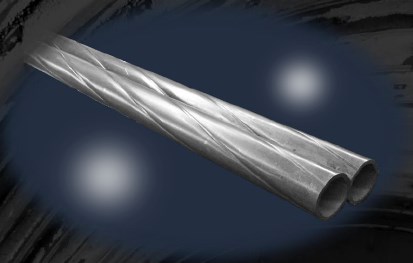

『Me fix type R』は、これまでの鋼管による切羽補強工の弱点であった
付着耐力の向上を図り、確実な地山拘束力が期待できる長尺鋼管切羽補強工です。

「typeR(RASEN concept)」は、らせん(螺旋)状の溝付鋼管により、
従来の溝付きGFRP管と同等の付着耐力を有します。

表面が平滑な一般鋼管では付着力不足により必要本数が多くなる際に、
使用本数を低減でき、経済的に優位となります。

【特長】
■付着耐力の向上と推進性能の確保
■縮径接続によりネジ部の強化と鋼管の薄肉化
■分別回収による鋼材のリサイクル化
■小口径薄肉鋼管(φ76.3×4.0、4.2mm)の使用が可能
■軽量化に伴い経済性、施工性が向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

溝付鋼管長尺切羽補強工法『Me fix type R』

＊ナットワッシャー一体型
＊ワッシャー表面をフラット化
＊シートが破損しにくい
＊引抜試験がそのまま出来る

ロックボルト用プレート「バンプレスワッシャー」

『自穿孔アンカーボルト』は、斜面（法面）やトンネル施工時に、地盤を
補強するために打ち込むロックボルト（アンカーボルト）です。

3R転造機により製作しています。
その他付属部品のカプラーやナット、プレート等も販売していますので、
ご要望の際は、お気軽にご相談ください。

【関連製品】
■プレート
■ナット
■半ナット
■カプラー
■超硬ビット
■鉄ビット

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

【製品カタログ】自穿孔アンカーボルト

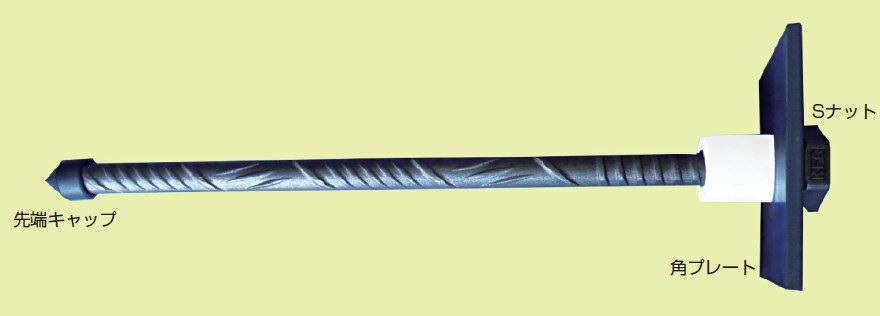

『スーパースパイラルボルトSP24』は「SNツイストボルト」の優れた
特長を受け継ぐ、高耐力ロックボルトです。

新たに設計した特殊リブとネジ部を棒鋼圧延工程で同時に成形し、
ネジ部に断面欠損がなく、全長に渡って同一の強度を発揮します。

【優れた特性】
■高強度素材SD685を採用し、降伏荷重297kN以上の高強度ながら、
　SNツイストボルトよりさらに軽量化(3.4kg/m)を図った
■素材径を同等とし、SNツイストボルトの表面形状を再現したことにより、
　挿入抵抗はSNツイストボルトと同等となった
■定着材若材齢時の地山変形に対して付着靱性が高く、付着切れの
　発生しにくい、SNツイストボルトの優れた定着特性を受け継いでいる
■特殊形状ナット｢Sナット｣の採用でナット及びボルトの突出を抑え、
　防水シート施工時の頭部保護材料(キャップ/マット)が不要となった

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

スーパースパイラルボルトSP24

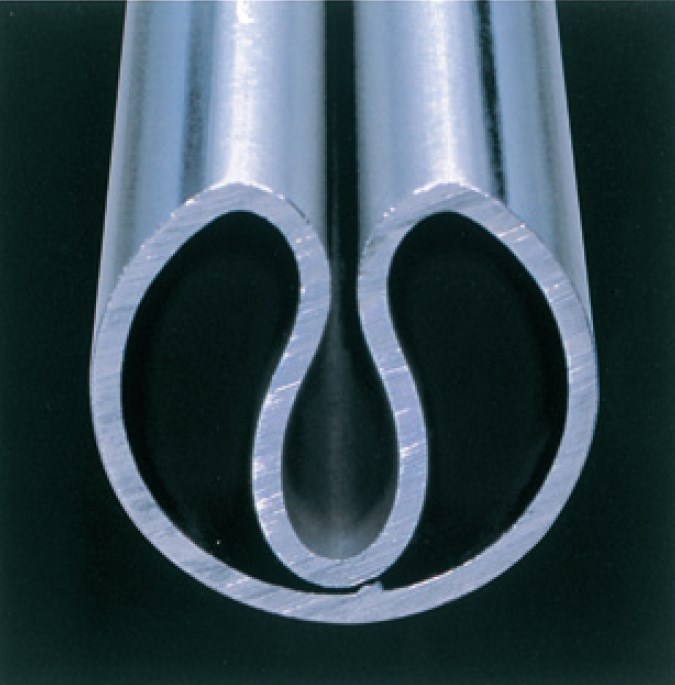

鋼管膨張型摩擦式ロックボルトは、難しい地山条件のトンネル建設工事に
おけるソリューションとして採用されてきました。

弱点は、地山と直接接触して定着される薄肉鋼管の
「ライフの不確実性」です。

この弱点を解消したのが当製品。
半永久的な機能が期待できる鋼管膨張型摩擦式ロックボルトの登場です。

【特長】
■他の亜鉛めっきと比較して硬度が高く傷が付きにくい
■施工時の膨張によってめっき層の剥離がない
■pH4～12の地山条件で極めて優れた耐食性を発揮して、
　長期に渡り補強効果を維持できる
■優れた伸び特性を持つ新素材を適用し、変形特性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

RPE ロックボルト

カーボンニュートラルの考えに基づき、CO2削減を目 的とした環境に優しいドライモルタルです。
フライアッシュと早強セメントを主成分とすることで通常のドライモルタルのセメント製造から排出されるCO2を3.4(kg/袋)削減することを実現しました。

【特徴】　
■二酸化炭素排出量削減
■産業廃棄物の再利用
■MAIポンプでの施工に適した配合
■ボアホールから流出しにくい

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

SNエコモルタル

■ＴＸシートから生まれた高剛性トンネル用裏面排水材

【特徴】　　　　　　
●十分な耐圧強度があるため、ロックボルトの頭部保護機能が期待できます。

●シート全域に加工されたリブにより集水能力が向上し、リブによる排水空間を形成し湧水を効率よく導水します。

●山形のリブ形状によりコンクリートの打設圧によるつぶれを抑制し、コンクリート打設後も導水能力が期待できます。

●コンクリート釘での打ち付けが可能（押え板が不要・貫通しません）また、端部が両面波形状のため、施工時の滑り止め効果が期待できます。

※NETIS 国土交通省新技術活用システム登録（KT-180093-A）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

リムド（ＲＩＭＤＯ）

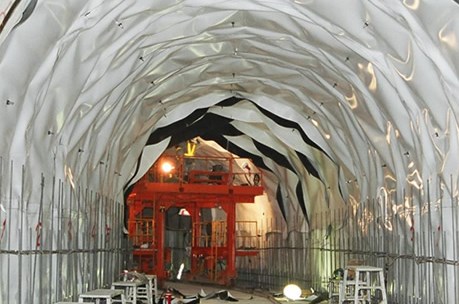

『フィットライナー』は、山岳工法（NATM）ウォータータイト（非排水型）
トンネル用に開発された化学接着性防水シートです。

防水シートの表面と覆工コンクリートが化学的に接着することにより、
防水シート損傷部からの漏水が水ばしりして広がることを阻止します。

また、柔軟で伸び性能の優れたEVA樹脂製のため、凹凸のある吹付け面にも
馴染みます。

厚さは2.0ミリで、高水圧にも耐え、現場での熱溶着性に優れています。

【特長】
■表層の特殊EVA樹脂がコンクリートと化学的に接着
■防水シートと覆工コンクリートとの界面を漏水が迷走することなく、
　漏水が広範囲に広がるのを防ぐ
■通常のトンネル用防水シートとの熱溶着も可能
■シグナルレイヤーが積層成型されているため施工中の損傷部発見が容易

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

化学接着性防水シート『フィットライナー』

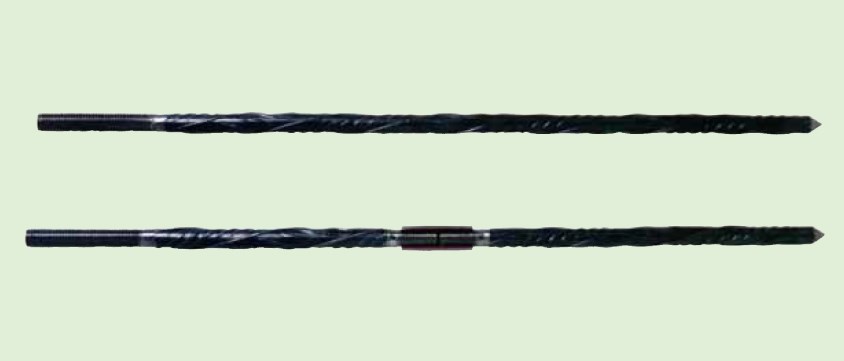

『SNツイストボルト』は、専用に製造した高張力異形棒鋼に冷間ねじり加工を
施し、さらに強度アップを計っているねじり棒鋼ロックボルトです。

モルタルで充填されたボアホールに当製品を挿入すると、スパイラルリブと
横ブシがモルタルを回転させ、挿入性を高めます。結果としてリブ、フシの
背面にボイドが発生するのを防ぎ、ボルト全長に渡って良好な付着が得られます。

【特長】
■モルタルで充填されたボアホールに対して挿入しやすい表面形状を形成
■モルタルとボルトの間のボイド発生を防ぐ効果がある
■モルタルとの付着性能は異形棒鋼より優れている
■JIS-B-0205 に基づくメートル並目ネジを転造加工

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ねじり棒鋼ロックボルト『SNツイストボルト』

１，トンネル進行に準じた変位予測
　▻CyberNATMの照射時間から、進行データへ自動変換
　▻計測データの処理から変位予測までをワンストップで実施
２，TS型3次元スキャナによる計測
　▻3次元スキャナによる面的かつ連続した計測が可能
　▻器械位置や3次元点群にも測量座標が付与可能で、二次処理が不要
３，支保パターン毎の数値解析テーブル
　▻3次元有限要素解析により、初期段階から自動的に変位曲線を特定
４，管理品質の向上
　▻断面形状や変位分布を把握でき3次元表示での「見える化」が可能

【特長・効果】
１，出来形・予測の両方同時に評価
　▻設計形状と比較もできるため、予測だけでなく出来形管理にも展開可能
２，高精度な予測
　▻掘削初期段階の変位を把握して予測を行うことで、高精度な予測を実現
　▻任意箇所の変形を対象にできるため、地山強度の異方性を把握
３，多様な評価画面
　▻横断面での評価やグリッド、3Dなど多様な評価画面を提供
　▻各画面で得られる情報を比較し、相関的な評価が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

4D Super NATM　KT-230119-A

『KFCタイトライナー』は、トンネル防水工に適した機能を有し、追随性、
溶着性、耐破損性など施工性に優れたハイパフォーマンスジオメンブレンです。

防水シート材は、追随性・溶着性・耐破損性の優れた
VLDPE(超低密度ポリエチレン)を使用。

また、黒色の防水シートに完全一体成型された白色層(シグナルレイヤー)は、
万一シートに傷が付いた場合、内部の黒色を露出させてシート損傷部の
発見を容易にします。

【特長】
■ウォータータイト防水システムの優れた基本部材
■シート材は追随性・溶着性・耐破損性の優れたVLDPE(超低密度ポリエチレン)
■白色のシグナルレイヤーにより施工中のシート損傷部発見が容易
■裏面緩衝材は長繊維不織布から透水性の優れた立体網状体まで
　豊富なバリエーションから選択可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

トンネル用防水シート『KFCタイトライナー』

『トンネル浅層反射法探査（SSRT:Shallow Seisimic Reflection survey for Tunnel)』は、弾性波を利用してトンネル切羽前方の地質を予測する技術です。
トンネルの前方を探査する目的で(株)フジタと共同開発いたしました。
人工震源（油圧インパクタ、バイブレータ，発破震源）を掘削中のトンネル現場・人工震源（油圧インパクタ、バイブレータ、発破震源）を掘削中のトンネル現場条件に合わせて選択することが可能であるため、適用可能トンネルが限定されません。
例えばTBM(Tunnel Boring Machine)を含む機械掘削トンネルにおいても実施可能です。

【特長】
○掘削前のトンネル施工現場において、坑外で実施することも可能
○硬質な岩盤、軟弱地盤や坑口部、低土被り区間での探査が可能
○切羽後方の探査も可能であるため、掘削実績と対比し、
　前方探査をより精度よく評価することが可能

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

物理探査技術サービス『トンネル浅層反射法探査（SSRT）』

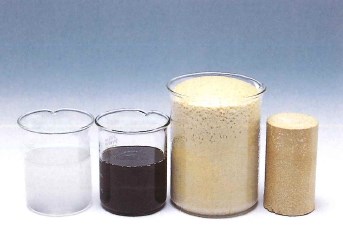

『RBS-USR(シリカレジン)』は、トンネルの天盤・切羽・法面等の
改良・改質を目的に開発された岩盤固結材です。

強度発現が早く、限定された改良範囲でも充分な効果が発揮されます。
また、固結物は難燃性に優れた安全性の高い材料です。

トンネル掘削の補助方法であるFIT工法、フォアポーリング工法、
AGF工法等様々な用途で幅広くご使用いただけます。

【特長】
■強度発現が早い
■限定された改良範囲でも充分な効果を発揮
■固結物は難燃性に優れた安全性の高い材料
■様々な用途で幅広く使用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

岩盤固結注入材『RBS-USR(シリカレジン)』

『CMT(Compound Mini Tunnel)工法』は、単一システムの工法ではなく色々な施工条件に対応するシステムの総称です。

「CMT超長距離推進システム」、「ＣＭＴフローティングシステム」、「CMT岩盤推進システム」、「CMT玉石・砂礫地盤推進システム」、「CMT切羽障害物除去推進システム」、「ＣＭＴ超軟弱・流砂地盤推進システム」があります。

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

CMT工法

山岳でのトンネル補助工、及び法面補強士工においてロックボルトは幅広く活用されております。
この内、特に孔壁の自立しない地山や急斜面などで、作業性の向上が望まれる場合において、削孔ロッドをそのままロックボルトとして使用できる、自穿孔ロックボルトが普及するようになりました。
エスティーエンジニアリング株式会社ではこの度、施工性の向上と徹底した経済性を追求した自穿孔ロックボルト、「SPアンカー」の開発を完了致しました。何卒、幅広く御利用賜りますようにお願い申し上げます。

【構成】
○SPビット
○SPボルト（中空転造ネジ鋼棒）
○SPカップラ
○SPナット

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

ロックボルト工法 「SPアンカー工法 （自穿孔ボルト）」

『CTモルタル』は、ロックボルトの後充填注入用として開発された、
速硬膨張タイプのプレミックスモルタルです。

ロックボルトを確実に地山に定着し、かつ、ボアホール周辺のゆるみに伴う
空隙や亀裂を充填でき、早期に強度を発現して補強効果を高めることを
主な目的としています。

【特長】
■充填不良部（空隙）があっても体積膨張によりこれを補完できる
■付着力の小さい軟弱地山では、注入時に与える圧力に加え
　体積膨張によってボアホール内壁を加圧することにより付着力を改善する
■ボアホール、亀裂に充填されたモルタルが膨張することにより
　周辺地山を圧密して地山のせん断強度を高める
■施工性も良く、取扱いが容易

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

CTモルタル

『タマゴパックドレン』は、通水部の目詰まりが懸念される海底トンネル
湧水処理対策等で実績のある高排水性能ドレン材です。

凹み部にも充填されるため、優れた耐圧性能をもち「FILM工法」等に
適した製品です。

また、軽量でフレキシブルなため、施工性にも優れています。

【特長】
■通水面積が大きく、遊離石灰等による詰まりがし難い
■ジョイント部は二山程度重ねるだけで、施工性は抜群
■HDPE(高密度ポリエチレン)製で、耐薬品、耐バクテリア、耐衝撃性に優れる
■軽量でフレキシブルなため、施工性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

トンネル裏面排水材『タマゴパックドレン』

当社では、JFE条鋼株式会社のロックボルトを加工・販売しています。

作業性と接着性の問題を解決し、NATM工法に適したロックボルトを開発し、
JFE条鋼株式会社 水島製造所で一貫製造された異形棒鋼を素材にして、
専門の工場が独自の品質管理のもとに加工し、安定供給を行っております。

【製品】

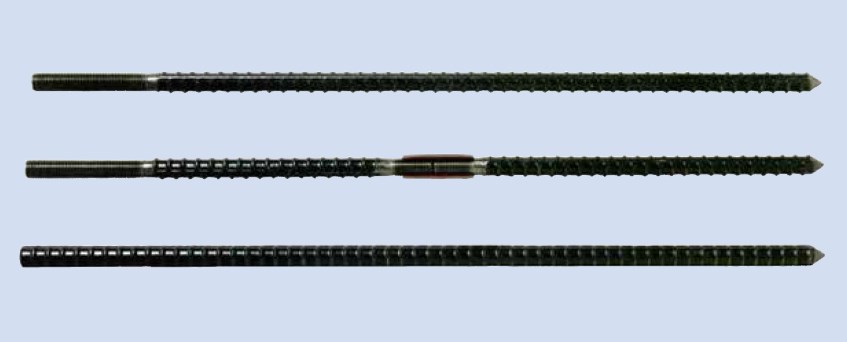

■ねじり棒鋼ロックボルト
■異形棒鋼ロックボルト／縫地ボルト

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

永井鋼業株式会社『ロックボルト』

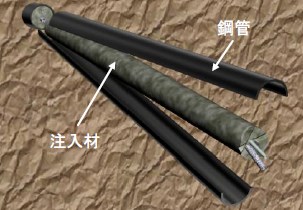

『AGF-Me（Metal eco）工法』は、特許第3882118号を取得した
無拡幅長尺鋼管先受け工法です。

支保工を無拡幅としたトンネル掘削時における切徐区間の端末補強鋼管に
縦方向のスリットを設け、掘削時に鋼管と注入材が分別回収できる構造です。

無駄な混合産廃をなくし分別産廃として資源活用できる工法です。

【特長】
■特許第3882118号取得
■掘削時に鋼管と注入材が分別回収できる構造
■無駄な混合産廃をなくし分別産廃として資源活用できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

AGF-Me（Metal eco）工法

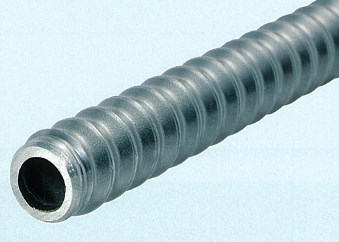

『IBOロックボルト』は、現場での取扱いが非常にしやすいR32ネジを
全長にわたって転造した中空ロックボルトです。

自穿孔ボルトとしては勿論、中空を利用して注入用ボルトとしても有効です。

パターンボルト・フォアポーリング、トンネル補修、LW・ウレタン、
法面補強など、広い用途に適用できます。

【特長】
■全長にR32ロープネジを転造
■スライム排出性能と安定した付着性能を確保
■削孔作業とボルト挿入作業を同時に行え、サイクルタイムを短縮
■対象地山に応じたビット選定により、経済性を追求
■広い用途に適用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

IBOロックボルト

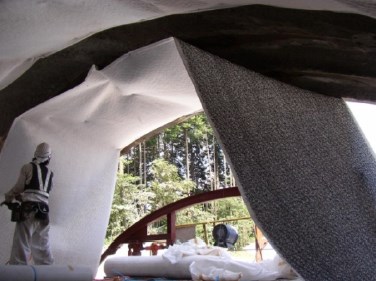

『ハイパネルSP/SPGシート(IH型)』は、高排水性の
電磁誘導溶着用シート防水材です。

新開発のIHウエルド工法用の特殊立体網状体を採用することにより、
高排水性能を有したまま、電磁誘導溶着による強固で安定した
溶着固定強度が得られます。

そのため幅広シートの中間部の固定や箱抜き部での入隅部等への
シート材の固定等多彩な用途に適応することができます。

【特長】
■新開発のIHウエルド工法用の特殊立体網状体を採用
■高排水性能を有したまま強固で安定した溶着固定強度が得られる
■多彩な用途に適応できる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

シート防水材『ハイパネルSP/SPGシート(IH型)』

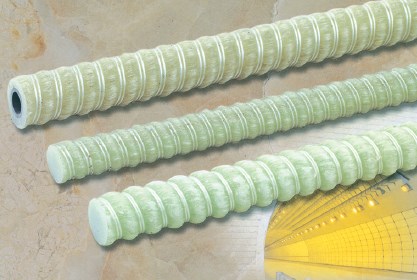

当社では、トンネル掘削用資材『GFRPロックボルト』を取り扱っています。

ナット取付やジョイントカプラーによる接続が可能な中実型の
「CG22S」と、中空部を利用して定着材や地山補強材を
注入することができる「CGR32」をラインアップ。

中壁工法や、切羽補強ボルト、掘削予定部の注入管などの
用途にご使用いただけます。

【特長(CG22S】
■中実型の全ネジGFRPロックボルト
■ナット取付やジョイントカプラーによる接続が可能
■中壁工法や、先進導杭のパターンボルト等の用途に好適

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

GFRPロックボルト

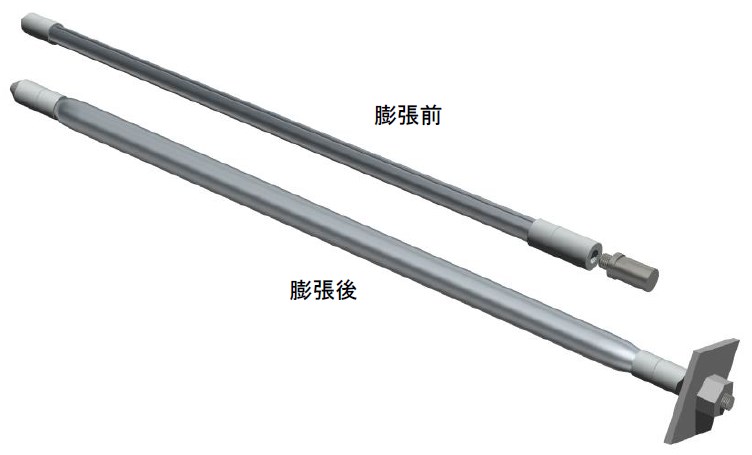

当製品は、高耐力化（290ｋN 耐力）により、高地圧下での適用が可能な
ロックボルトです。

高耐力化により、ボルト本数を減らして施工速度の向上を図ることが可能。
施工後、瞬時に定着力が確保されるので、高速施工に寄与します。

また、ナットと角ワッシャーによる締付けが可能です。

【特長】
■高耐力化（290ｋN 耐力）により、高地圧下での適用が可能
■高耐力化により、ボルト本数を減らして施工速度の向上が図れる
■施工後、瞬時に定着力が確保されるので、高速施工に寄与
■ナットと角ワッシャーによる締付けが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

高耐力RPE ロックボルト

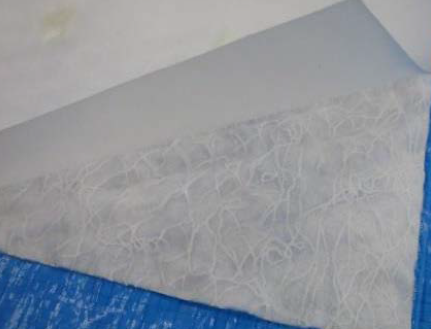

当製品は、多層シートにも関わらず、裏面排水工の排水材廻りでも
空隙が残り難いような柔軟性を併せ持った防水材です。

覆工コンクリートの長寿命化に向けて、将来の地下水位の変動による
湧水量の増大や、地震等により新たな水みちができた場合に備えて、
モルタル充填後でも高い排水性能が確保されています。

【特長】
■多層シートにも関わらず柔軟性があり端末処理での施工性が良い
■モルタル充填後でも透水層が確保されており、高い排水性能を維持

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

FILM工法用 高排水性三層T型シート防水材

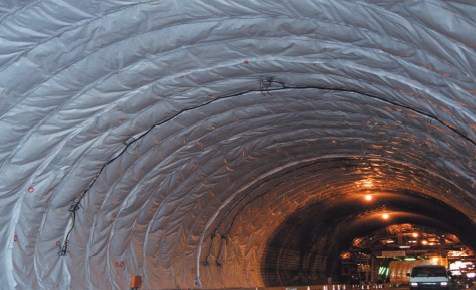

『ハイパネルSSシート』は、過酷な条件下で、優れた施工性と施工効果を
発揮する機能を備えたNATMトンネル用緩衝材付防水シートです。

不織布と中間裏止めテープだけを打釘するので、防水シートに穴を
開けることなく施工可能。

伸び特性の優れたEVA樹脂製の防水シートと裏面緩衝材である不織布とが
点接着されており、それぞれの伸び特性が損なわれることなく
吹付コンクリート面の凹凸によく馴染む優れた追随性があります。

【特長】
■高い防水性
■優れた排水性
■優れた追随性
■優れた耐破損性
■優れた施工性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

NATMトンネル用緩衝材付防水シート『ハイパネルSSシート』

『シグナルワッシャー』は、大きな地圧による地山の変位を
察知出来るように開発されたプレートです。

通常のロックボルトにセットし、ボルトに発生する軸力が一定以上
発生した時、ワッシャーに塗布してある特殊塗料の塗膜が剥離して
目視で変状が簡単に確認できます。

【特長】
■24時間リアルタイムで状態確認
■取付け簡単
■状態変化を視覚化
■電気が不要
■特許登録済
■NETIS登録 KT-180047-A

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロックボルト用プレート『シグナルワッシャー』

『CTボルト』は、仮設的に施工され、後にグラウトによって永久保持とする
方法で施工される併用型ロックボルトです。

素早く容易に施工が行え、様々な粘度のグラウトを簡単に注入充填できる
とともに、ポリエチレンスリーブがボルトを腐食から遮断します。

人力の施工はもちろん、専用に開発されたロックボルトセッタを
用いて自動化施工も可能です。

【特長】
■併用型ロックボルト
■素早く容易に施工が行える
■様々な粘度のグラウトを簡単に注入充填できる
■特殊半球型ドームヘッド
■ユニークな防食構造

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロックボルト『CTボルト』

NETIS 国土交通省
新技術活用システム登録　KT-200072-A

鋼管の軽量化により
「省力化」、「施工の安全性向上」を図ることができます。

AGF タフライト

『フィットライナー Type-S』は、EVAシート（厚さ0.8mm）の表面を
特殊加工しフレッシュコンクリートと化学的に接着させた
トンネル用防水シートです。

防水シートと覆工コンクリートの界面が水みちとならず、覆工からの漏水を
防止する排水型トンネル用に開発されました。

黒色シートの表面が白色層の互層となっており、施工中防水シートが
傷ついた時に白色面の中に破損部の黒色が現れ、傷が目視で発見し易い
シグナルレイヤー機能を有しています。

【特長】
■覆工からの漏水を防止する排水型トンネル用に開発
■傷が目視で発見し易いシグナルレイヤー機能
■熱風による手動溶着が多用され漏水の危険性が高くなる箇所に有効

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

化学接着性防水シート『フィットライナー Type-S』

『パデムシート』は、トンネル掘削や建設工事で発生した
土壌中の有害物質（重金属）を吸着し、流出を防止します。

シートには吸着材が均等に充填されており、人力で敷設すれば吸着層が完成。
一般的な吸着層工法のように現場で土と吸着材を撹拌・混合したり、
吸着層の品質管理を行ったりする必要がなく、省施工・安定品質を実現します。

地形にあわせて切り貼りできるため、法面や複雑な地形でも施工が容易。
シートの継ぎ目を溶着して隙間なく接合でき、高い流出防止効果を得られます。

【特長】
■寸法は厚さ2mm×幅1.5m×長さ20m。広範囲へ効率的に敷設可能
■敷設時に重機は不要。ロール状のシートを人力で広げればOK
■ヒ素、セレン、鉛、カドミウム、フッ素などの有害物質を吸着
■吸着材の偏りが発生する心配がない

※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

土壌汚染対策用 重金属吸着シート『パデムシート』

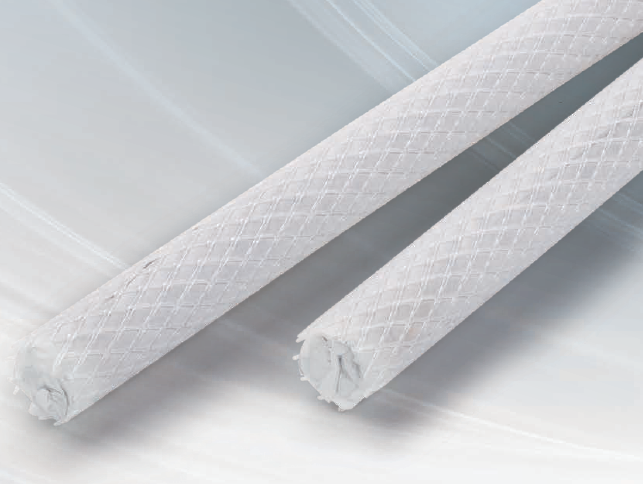

『C-タイト』は、特殊セメントを主成分としたカプセルタイプのロックボルト用定着材です。

水に浸漬するだけで使用可能なほか、混練り・圧送機械が不要。

「標準型(S)」は24時間で10N/mm2以上(可使時間：40分)、「早強型(Q)」は
3時間で10N/mm2以上(可使時間：15分)の圧縮強度が得られます。

【特長】
■セメントカプセルタイプ
■水に浸漬するだけで使用可能
■早強型(Q)は急硬タイプで早期強度発現
■強度発現時間(20℃)
・標準型(S)：24時間で10N/mm2以上の圧縮強度が得られる(可使時間：40分)
・早強型(Q)：3時間で10N/mm2以上の圧縮強度が得られる(可使時間：15分)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロックボルト用定着材『C-タイト』

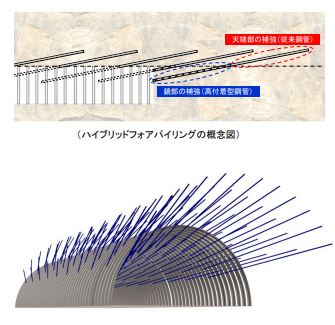

『ハイブリッドフォアパイリング』は、より高い周辺地山の
塑性化抑制効果が期待できる工法です。

小口径鋼管を鏡部上部より天端に向かって打設配置することにより、従来の
フォアパイリングで補強される「天端部」とともに崩壊リスクの高い
「鏡面上部地山」の補強を行うことができます。

【特長】
■ラップ部を多くすることにより、鏡部を含め広範囲にわたり
　周辺地山を補強することができる
■従来のフォアパイリングに比較し地山の塑性化抑制効果が高い
■小口径鋼管（φ76.3）を用いることにより、従来よりも経済的

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

工法『ハイブリッドフォアパイリング』

トンネル工事中の落盤防止を監視・モニタリングするシステム事例です。

トンネル掘削では、工事をより安全に行うために不安定箇所における
温度・ 湿度・岩盤面応力・岩盤面水分量等の情報を逐次モニタリングし、
異常をいち早く検知して事故が発生する前に処置を施すことが求められます。

従来の方法では、センサ等の設置も掘削場所が移動するたびに移動させる
必要があり、コストに見合う安全性確保のモニタリングには限界がありました。

本システムは、Zigbeeを使用した無線ネットワークモジュール（WSN）を
使用し、分散された各所の歪データを一元管理・長時間監視します。

【課題】
■100m程度離れた場所でモニタリング出来ること
■長期間の連続安定監視が出来ること
■歪センサーへの電源供給トリガを計測ノード側から出力すること
■また、出力タイミングを設定し、計測ノードに組み込めること
■設置が容易なこと
■短納期（3週間前後）で、納品出来ること
■3ヶ月以上電池交換のいらないこと
■安価であること

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【開発事例】落盤防止監視モニタリングシステム

レーザー距離計と表示用レーザー光を一体化したレーザー距離表示装置を吹付けマシンの運転席周囲に複数台設置し、吹付け時にレーザー距離計を用いて吹付け時の厚さを連続計測します。表示用レーザー光で吹付け厚さの過不足状況を吹付け面に色（緑・赤）と照射パターン（点灯・点滅）で表示することで、オペレーターは吹付け厚さをリアルタイムに把握しながら作業できます。
レーザー距離表示装置で連続計測された吹付け厚さのデータは制御ボックスに自動保存され、帳票に出力することができます。これにより、これまで吹付け施工後に実施してきた切羽近傍での検測孔測定作業が不要となり、作業の効率化と安全性の向上が図れます。

吹付厚自動測定システム T-ショットマーカー

『ハイパネル シグナルシート』は、高排水性能と緩衝効果、損傷を知らせる
シグナルレイヤーを併せ持った高機能防水シートです。

防水層にシグナルレイヤーを設ける事により、目視にて傷が容易に
発見しやすくなりました。

立体網状体付き長繊維不織布は、通常の厚さ3mmの不織布に比べて
約40倍の高排水性能を有します。

【特長】
■防水層にシグナルレイヤーを採用
■損傷を知らせるシグナルレイヤー
■目視にて傷が容易に発見しやすい

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

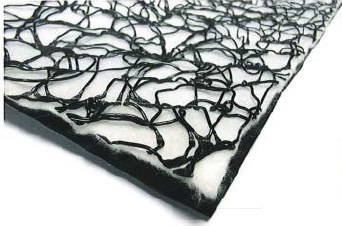

トンネル用高排水性防水シート『ハイパネル シグナルシート』

当社は、作業性と接着性の問題を解決し、NATM工法に適した『ロックボルト』を
取り扱っております。

「ねじり棒鋼ロックボルト」をはじめ、「異形棒鋼ロックボルト/縫地ボルト」や
「ネジバーロックボルト/高耐力ロックボルト」をラインアップ。

JFE条鋼(株)水島製造所で、一貫製造された異形棒鋼・ネジバーを素材にして、
専門の工場が独自の品質管理のもとに加工し、安定供給を行っております。

【ねじり棒鋼ロックボルト 特長】
■十分な品質管理のもとで一貫製造された異形棒鋼を使用
■安定した強度が得られる
■安定した降伏耐力を有する
■付着強度が優れる
■ボアホールへの挿入が容易

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

NATM工法用ロックボルト

「Me工法」は、山岳トンネル掘削時において、坑口部や未固結地山などの
脆弱な地山状況で適用される小口径の長尺鋼管切羽補強工です。

接続部拡径によりネジ部耐力の増強を図り、小口径薄肉鋼管(φ76.3×4.2mm)の
使用を可能とし、軽量化に伴い経済性、施工性が向上します。

また、「Me-fix」はこれまでの鋼管による切羽補強工の弱点であった
付着耐力の向上を図り、確実な地山拘束力が期待できます。

【特長】
■分別回収による鋼材のリサイクル化
■接続部拡径（ソケット方式）により鋼管の薄肉化
■長尺鋼管切羽補強工の付着耐力の向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

長尺鋼管切羽補強システム『Me工法／Me-fix』

当製品は、JIS G3112 に規定された高張力異形棒鋼SD345を使用している
ロックボルトです。

JIS B0205 に基づくメートル並目ネジを転造加工しています。
また、先端形状は円錐状です。

【特長】
■IS G3112 に規定された高張力異形棒鋼SD345を使用
■JIS B0205 に基づく、メートル並目ネジを転造加工
■先端形状は円錐状

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

異形棒鋼ロックボルト

当社では、従来から重要な調査法として適用されてきた
『山岳トンネルにおける物理探査』を行っております。

山岳トンネルは土木分野において最も多く施工されている構造物であり、
施工前、施工中において詳細な調査が必要です。

施工計画時におけるトンネルルート上及び山地の土被りの少ない抗口部の
調査には主に屈折法地震探査、比抵抗2次元探査が適用されます。

施工中において切羽先方探査として水平ボーリングによるPS検層及び
浅層反射法地震探査が用いられています。

【トンネルで利用できる物理探査法】
■弾性波探査
■ボーリング
■電気探査
■電磁探査

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【サービス】地質構造調査

『SNドライモルタル』は、先充填用途に適した高性能モルタルです。

先充填用のモルタルとして開発され、一般にロックボルト等の施工に
適した配合となっております。

所定の水量で混練りすると軟らかくて粘りがある性状を有しており、
上向きのボアホールに充填しても流出しにくく、なおかつ十分な
初期強度を発揮します。

【特長】
■所定の水量で混練りするだけで高品質のモルタルを練ることができる
■流動性と粘着性を兼ね備え、施工に適した性状が得られる
■MAIポンプでの施工に適した配合
■標準練り上がり量：約10L/袋

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

SNドライモルタル

『IBO-Z』は、現場での取扱いが非常にしやすいR32ネジを全長にわたって
転造した中空ロックボルトです。

自穿孔ボルトとしては勿論、中空を利用して注入用ボルトとしても有効です。
また、ZAMを使用することで、耐食性能が格段にアップしました。

パターンボルト・フォアポーリング、トンネル補修など、広い用途に適応します。

【特長】
■対象地山に応じたビット選定により、経済性を追求
■削孔作業とボルト挿入作業を同時に行えるため、サイクルタイムを短縮
■全長にR32ロープネジを転造し、スライム排出性能と安定した付着性能を確保
■広い用途に適応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

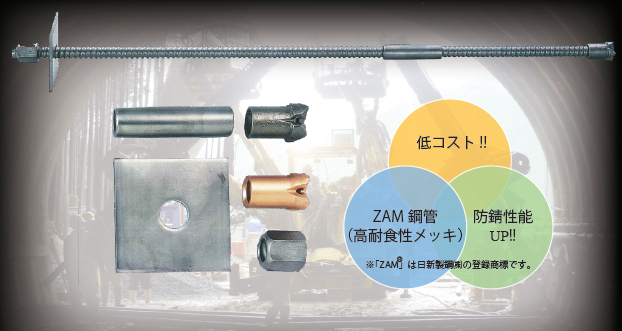

高耐食IBO-Zロックボルト

「多機能」摩擦式鋼管膨張型ロックボルト

◎機能(1) 水抜き

■RPEロックボルトの膨張後、さらに水圧をかけることにより先端キャップが解放され、中空の水抜きボルトとして流用できます。
■排水ホースにより、ボルト孔からの湧水をそのまま清水として処理。　　　　　　　

◎機能(2) 先端部からの注入
　　　　　　　
■先端キャップの解放後、中空ボルトとなるため止水注入等が可能です。 　　　　　　　
（※先端キャップ解放後の中空を利用して、セメント系・レジン系材料等による注入が可能です。）
■ボルト孔の止水による減水効果より、トンネル掘削に伴う渇水等への影響を低減できます。


※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

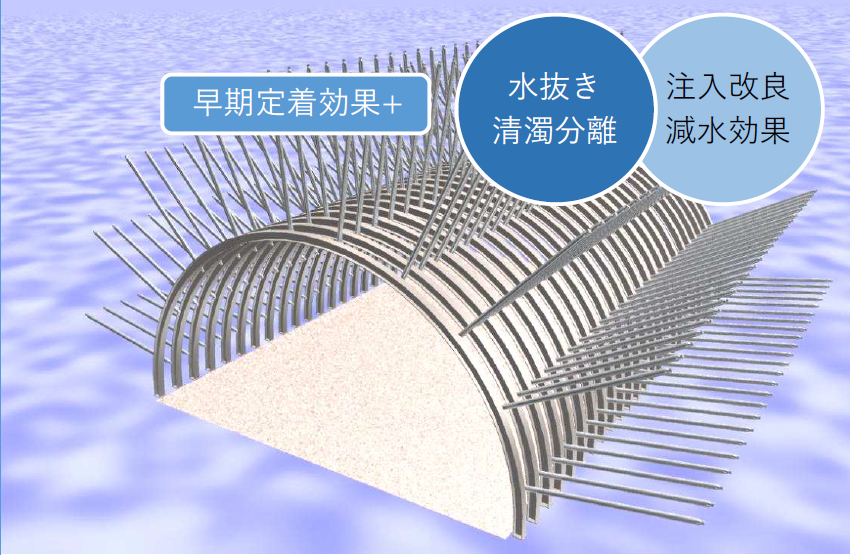

ＲＰＥ－Ｇ（「多機能」摩擦式鋼管膨張型ロックボルト）

ケー・エフ・シーの取り扱う『デカごて拝み合わせ溶着機』について
ご紹介します。

標準型の熱ごて式拝み合わせ溶着機の熱ごて幅が26ｍｍなのに対して、
当製品の熱ごての幅は約1.5倍の41ｍｍとなります。

これによりシート足場上での上向き溶着作業等で溶着ラインが
蛇行したときでも溶着ラインが脱線する危険性が少なくなります。

【特長】
■熱ごての幅は41ｍｍ
■シート足場上での上向き溶着作業等で溶着ラインが蛇行したときでも
　溶着ラインが脱線する危険性が少ない
■溶着ラインが3列のため、溶着品質を向上させることができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

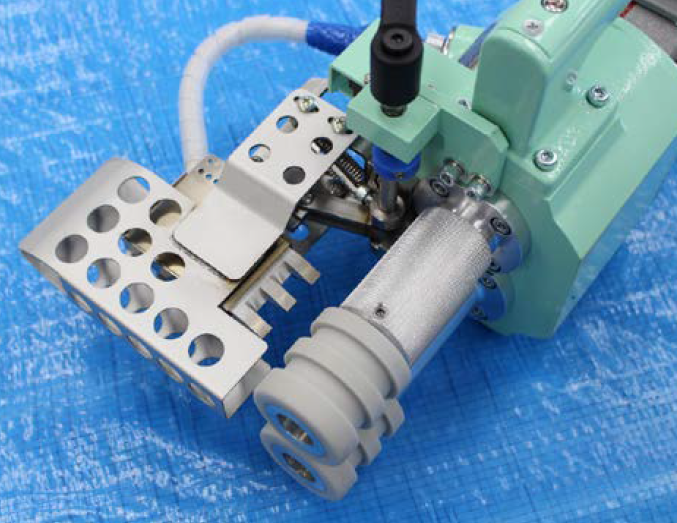

デカごて拝み合わせ溶着機

『超流バランスセミシールド工法』は、カッタ室内全体に高比重、
高粘性の流動体の連動壁を構築して掘進を行う泥濃式推進工法です。

テールボイド部には、掘進機外周部から直接、ワーカビリティの良い
土粒子＋高濃度泥水を充満加圧することにより管外周の摩擦を低減。

さらに、後続管部から注入された二液性固結型滑材がボイドを
一層安定化させます。

【特長】
■切羽の安定に優れる
■切羽管理圧は地下水圧＋20kPaを保持することが可能
■地盤の緩み範囲が微少

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

泥濃式推進工法『超流バランスセミシールド工法』

『ネイブルシステム』は、景観性が優れ美しい仕上がりとなりながら、
落石物や雪圧などから補強材を守るロックボルト頭部処理部材です。

挿入長を確実に設定可能。
背面グラウトの良好な施工により、品質を向上させます。

【特長】
■ボルトの落下を防止し、挿入長が確定できる
■施工精度が向上
■背面のグラウト注入を容易にし、構造物との一体化が図れる
■鉄筋が飛び出さない
■頭部の出代がまちまちだった問題を解決

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

ロックボルト頭部処理部材『ネイブルシステム』

『IBOドライモルタル』は、主にIBOアンカー（後充填ロックボルト）の
充填用ドライモルタルとして開発された、早強性及び粘着性を有する
モルタルです。

特殊添加剤を含み、規定の水量で混練りすると、注入ボルトの中空部を
通してスムーズに注入できます。

また、流動性が良いため地山の亀裂や空洞部分への充填にも優れます。

【特長】
■所定の水を混練りするだけで高品質のモルタルを練ることができる
■流動性と粘着性を兼ね備え、施工に適した性状が得られる
■MAIポンプでの施工に適した配合

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

IBOドライモルタル
