モニタリングシステム導入とは？課題と対策・製品を解説

河川改修における護岸管理では、護岸の安定性を確保するために、変位の常時監視が重要です。従来の計測方法では、人手による計測や高価な計測機器が必要となり、コストや手間がかかることが課題でした。また、常時監視が難しく、異常発生時の迅速な対応が遅れる可能性もありました。当社の山留変位計測システムは、無線式傾斜計を用いて、護岸の変位を低コストで自動計測し、常時監視を実現します。異常時には即時発報し、迅速な対応を可能にします。

【活用シーン】
・護岸の親杭や鋼矢板の変位計測
・河川工事現場での安全管理
・護岸の維持管理

【導入の効果】
・計測業務の省人化
・計測機器の低コスト化
・異常発生時の迅速な対応
・護岸の安全性の向上

【河川改修向け】山留変位計測の自動化で護岸管理を効率化

橋梁業界では、構造物の安全性確保のため、橋梁の挙動を正確に把握することが重要です。特に、建設中や供用中の橋梁においては、傾斜や変位を早期に検知し、事故を未然に防ぐ必要があります。従来の有線式傾斜計は、設置に手間とコストがかかり、大規模な橋梁や複数の箇所を監視する際には、更なる負担となっていました。当社の無線式傾斜監視システムは、ワイヤレスで簡単に設置でき、低コストで橋梁の安全管理・遠隔監視を実現します。

【活用シーン】
・橋梁の建設現場における仮設構造物の傾斜監視
・供用中の橋梁の日常的な挙動監視
・老朽化した橋梁のモニタリング

【導入の効果】
・設置コストと工数の削減
・リアルタイムでのデータ収集と分析
・異常発生時の迅速な対応
・安全性の向上

【橋梁向け】無線式傾斜監視システム

ダムの構造監視においては、地盤や構造物のわずかな傾きを正確に把握し、異常を早期に検知することが重要です。従来の有線式傾斜計では、配線作業に手間とコストがかかり、設置場所の制約もありました。ソナスの無線式傾斜監視システムは、これらの課題を解決し、ダムの安全管理を効率化します。

【活用シーン】
・ダム堤体の傾斜監視
・周辺地盤の変動監視
・非常時の迅速な情報収集

【導入の効果】
・簡単設置で、迅速な監視体制を構築
・低コストで、広範囲の監視を実現
・異常発生時の早期検知による、被害の最小化

【ダム向け】無線式傾斜監視システム

トンネル業界では、地盤変動や構造物の歪みによる変位を正確に測定し、早期に異常を検知することが求められます。特に、トンネルの安全性確保においては、わずかな変位も見逃さないことが重要です。従来の有線式傾斜計は、設置に手間とコストがかかり、測定ポイントの増設も容易ではありませんでした。当社の無線式傾斜監視システムは、ワイヤレスで簡単に設置でき、1台の親機に100台以上の傾斜計を接続できます。株式会社横河ブリッジ様での導入事例のように、簡単かつ低コストでトンネルの安全管理・遠隔監視を実現します。

【活用シーン】
・トンネルの掘削工事における地盤変位測定
・既設トンネルの構造健全性モニタリング
・地すべりや土砂災害のリスクが高い箇所の監視

【導入の効果】
・設置コストと工数の削減
・リアルタイムでの変位データの収集と分析
・異常発生時の迅速な対応
・安全性の向上と事故リスクの低減

【トンネル向け】無線式傾斜監視システム

ダム建設業界では、構造物の安全性確保のため、変位計測による常時監視が重要です。従来の計測方法では、人手による計測や高価な計測機器の導入が必要となり、コストや手間がかかることが課題でした。当製品は、無線式傾斜計を用いて、これらの課題を解決します。

【活用シーン】
・ダム建設現場における、山留壁や周辺構造物の変位計測
・地盤変動や構造物の異常を早期に発見
・構造物の長期的なモニタリング

【導入の効果】
・計測業務の省人化
・計測コストの低減
・異常時の早期発見による安全性の向上

【ダム建設向け】山留の変位計測 管理を低コストで自動化

【NETIS登録番号】QS-240001-A
『地中変位計 ShapeArray CLOUD』は、3軸重力加速度センサ(MEMS)を用いた
3D地中変位計です。

地すべり、護岸、橋梁、トンネル、鉄道、液状化対策、ダムなど
様々なシーンで、0.01mm(誤差±1.5mm)の分解能で遠隔モニタリングが可能。

取得したデータをCSV形式で簡単にダウンロードすることができます。
ご用命の際は、お気軽にお問い合わせください。

【特長】
■様々な方向に設置可能
■鉛直設置(法面・切土・盛土の変位)
■水平設置(沈下計測・切羽先行変位)
■曲面設置(トンネルの内空変位)
■加速度センサーの精度と分解能
■楽々設置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

地中変位計 ShapeArray CLOUD【NETIS登録】

このセンサーを活用することで完全ワイヤレスによる斜面計測が可能
・センサー類はセンサー同士（最大300ｍ）での通信により完全コードレス化
・４Gゲートウエイはソーラーパネルによる給電
・かつ精緻なデータ取得が可能

斜面計測におけるワイヤレスモニタリングシステム

＊ナットワッシャー一体型
＊ワッシャー表面をフラット化
＊シートが破損しにくい
＊引抜試験がそのまま出来る

ロックボルト用プレート「バンプレスワッシャー」

『ケーブルテンションメータ』は、吊り橋、斜張橋等を支える重要なケーブル
の張力が、規定値内に収まってるかを計測する装置です。

ノートパソコンを使用して製品化した物では、センサーアンプ、フィルター
等の電子回路はアルミトランク内に収納してコンパクトにまとめ、携帯性を
持たせてあります。

この他にも、「机上設置型多チャンネル装置」などがごさいます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

橋梁ケーブル張力測定装置『ケーブルテンションメータ』

レコスクラウド（内空変位）からSポイントにシステム名を変更しました。

非接触のレーザー距離計で距離変位を自動で計測するシステムです。
トンネル施工時や近接工事の影響、橋桁架設時の変位を定時計測することで安全管理に貢献します。取得したデータはWEBブラウザ(K-Cloudリニューアル版)で遠隔地からいつでも確認できます。

レーザー距離計変位自動計測システム【Sポイント】

「亀裂診断 IOTシステム自動データ収集装置」は、圧電素子センサーを
トンネル内、橋梁、高速道路、建物の任意場所に設置し、常設で亀裂を
診断する装置です。

圧電素子センサーの信号を受信する検知BOXにすべてM2Mルータ(4G LTE)
を搭載し分散監視。

解析データについては、取得した波形データはすべてデータロガーで
データを蓄積し、定期的にサーバーに送信され蓄積されます。

【特長】
■1-Wire 温度素子
■オプションでその他センサーの入力も可能
■ネットワークカメラも接続可能(オプション対応)
■地震計も入力出来る(オプション)
■現場状態を遠隔でカメラ監視

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

亀裂診断 IOTシステム自動データ収集装置

橋梁のようなインフラ構造物の地震時の振動を計測することで構造物の
損傷メカニズムを解明し、補強方法・設計方法に還元していくための
実証実験に『sonas x01』が採用された事例についてご紹介します。

今回のモニタリングシステムの構築においては、固定電源が利用できる場所が
1箇所もないため、親機やインターネット接続を行うノードも含めて、
全ノードが電池駆動可能であること、および地震発生時の加速度データを現地に
行かずに確認できるデータアップロード機能を有することを要求としました。

このような、一般のセンサネットワーク技術では困難とされる要求を
特殊な実装や設定を追加で行うことなく、当製品で実現することが
できました。

【事例】
■導入先：横浜国立大学様
■導入前の課題
　・構造物の損傷メカニズム解明のため地震モニタリングが必要
■選定の理由
　・電源のない屋外で常時モニタリングを実現する省電力性がポイントとなった

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

【振動計測事例】長大橋を対象とした地震モニタリングの実証実験

『橋脚の挙動監視事例』は橋脚天端における傾斜角度のリアルタイム遠隔
自動監視と河川水位測定とWebカメラによる監視の事例をご紹介します。

構造物メンテナンスの一貫として、河川にかかる橋梁の橋脚挙動を事前
把握し、将来的な施設更新時期及び更新項目を検討する上での基礎資料を
得ることを目的としています。

感太郎は斜面防災分野以外にもストックマネジメント等の維持管理分野
でも利用されています。

【特長】
■ストックマネジメント
■橋脚天端の挙動監視

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

観測王・感太郎による『橋脚の挙動監視事例』

NETIS登録　
〈ワイヤレスモニタリングシステム KT-220113-A〉
国土交通省点検支援技術性能カタログ掲載
〈橋梁BR030053〉〈トンネルTN030012V0023〉

【用途】インフラの遠隔監視
【対象】鉄道、斜面、トンネル、橋梁、工事、災害復旧

【特長】
■広域(GeoWAN)・狭域(FlatMesh)の２つのプラットフォーム。
■高精度：微細な変位を見逃しません。
■ワイヤレス：スピーディな設置が可能。
■長寿命：1年～15年、プロジェクトにより選択。電池交換不要。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【Senceive】3軸傾斜センサーによる遠隔監視モニタリング

『SenSuシリーズ』は、各種センサーを搭載した通信ユニット。
携帯電話などの通信網を用いて、機器の稼動監視や遠隔監視ができます。

また、パソコンやスマホから情報の閲覧が可能で、利便性も抜群。
閾値を超えた際のメール発報や、定点カメラでの夜間監視にも対応可能です！

【特長】
＜標準気象センサーは７種＞
　■温度／湿度／風向／風速／雨量／照度／紫外線指数
＜気象センサー情報を元に建築・土木の作業に必要なデータを24時間お知らせ＞
　■暑さ指数（WBGT） → 体調管理に
　■最大瞬間風速 → 高所作業管理に
　■雨量統計 → 土木作業管理に
　（過去1時間・過去24時間・降り始めから）
＜その他センサーも続々追加＞
　■気圧センサー（気象情報の追加）　　■水位センサー（水位監視）
　■土壌センサー（含水量の把握）　　　■防水温度センサー（水温測定）
＜データ配信はクラウドサービス「みまわり伝書鳩」にお任せ！＞
　■クラウドサーバと通信サービスがセットになった「みまわり伝書鳩」
　■気象データは1年間保存　※画像データは1ヶ月保存

※詳しくはカタログをご覧下さい。

橋梁の振動監視をクラウドで一元管理　SenSuシリーズ

光ファイバーセンサーとは、文字通り光ファイバーを用いた計測センサーであり、データ通信のみならず、歪み・振動・温度等のセンサーとして、計測分野で幅広く用いられています。
測定原理からいくつかの種類に分けられ、それぞれ異なる特徴を持っていますが、全ての光ファイバーセンサーに共通する代表的な特徴として、電気的ノイズの影響を受けず、耐久性に優れていることが挙げられます。

老朽化した構造物のモニタリング、及び構造物診断が重要となっている現在、注目されているセンサーの一つで、当社ではOSMOSセンサーを取り扱っています。

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

光ファイバー計測システム「OSMOS」

当資料では、液体圧力モニタリングシステム「エキアツミエルカ」を活用した
橋梁の補修工事についてご紹介しております。

橋梁は構造が複雑で補修工種も多岐に亘り、ジャッキアップ時は定期的に
クリアランスや圧力を確認し、施工時の安全管理を行っています。

当製品は、圧力や荷重・変位のデータ確認をするために現地に行く時間を削減。
また、表・グラフで長期的な傾向を把握できます。

【掲載内容】
■エキアツミエルカ 補修工事について
■エキアツミエルカ 概要
■エキアツミエルカ 特長について
■エキアツミエルカ 現場導入事例

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【資料】エキアツミエルカ 補修工事について

このシステムは、ひずみ計測ユニットを磁石で測定対象に貼りつけるだけで、簡単にひずみが計測できるものです。面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要で、計測したデータはクラウドより遠隔からリアルタイムでのモニタリングが可能です。

また、本システムは独自のIoT無線UNISONetを搭載しており、無線による安定したデータ収集が可能です。

■こんな特徴があります！
・ひずみセンサを磁石で張り付けるだけの簡単設置
・面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要
・遠隔からのリアルタイムモニタリングが可能

■以下のような用途でのご使用が期待できます！
・健全性モニタリング
・安全監視
・強度評価

■クラウドにより遠隔から以下が可能です。！
・ひずみのリアルタイムモニタリング
・温度もモニタリング可
・csvデータのダウンロード
・ゼロ（初期値）設定
・データ収集周期の変更

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

無線式 クラウド型ひずみ計測システム PITA-NET

私達の日々の生活を支える社会インフラ。インフラ設備は私達の生活を支え、地域の活性化に繋がり、そして私達の生活を豊かな ものにしてくれます。その一方で、私達の目に見えないところでは老朽化が進み大事故を引き起こしかねません。大型構造物である橋梁やトンネル。これまでの点検は目視または打音といった手法で管理されていますが、維持管理を行うための技術者の不足、そして 財政不足という状況に陥っています。

ある橋梁には当社のセンサ-が取り付けられ、通信機器を活用することで構造物の状態をいち早く把握し、崩壊などの大事故を防ける ようセンサ-モニタリング技術が活用されています。この橋は主要道路に架かっており、走行する自動車そして大型トラックなどの振動から起こるたわみの状態変化を定期的に行っています。

『D-series』は、高速測定 250Hzを実現した高精度レーザー距離センサーです。当製品は、IP65準拠しており-40℃～+60℃の環境でも測定可能。

当社では、使用方法、導入、コントロールソフトの開発、設置後のサポート等、技術サポートも万全です｡

精度±１ｍｍ、橋のメンテ工事のモニタリング計測に実績があります

比較的簡単に取り付け施工ができ、振動する厚手の鋼板にも
対応できる『拘束型磁性制振シート』です。

磁性シートを利用しているため施工が簡単で、磁力吸着による摩擦
エネルギーロスと粘弾性体ゴムと拘束板の複合効果で、より制振性の
高い効果を発揮することが可能。

強力な磁力で鋼板に接着させ更に粘弾性の性能を持つ特殊ゴムを
組み合わせ表面を拘束板で覆った製品です。

【特長】
■強力な磁性を利用しているため、鋼板に取り付けジグ等を取付け不要
■接着剤を用いた従来の制振材より施工が簡単
■磁力接着のため将来振動状況が変化しても簡単に取り付け範囲を
　変更でき、自由度が大きい
■複合効果により幅広い周波数領域で制振効果を発揮

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

拘束型磁性制振シート『バーンガバンシート』

当社では、IoTモニタリング技術を利用した維持管理をご提案しております。

各種センサを取り付けて橋梁などの構造物の状況を監視することで、
安全性を管理し異常時の迅速な対応を可能にします。

また、損傷などの進行性を判断することで定量的な情報から安心を
得ることができます。

【ひずみセンサ、温度センサの取付例】
■建設現場の安全管理
■気象（気温・湿度風向・風速）
■コンクリート打設の温度管理施工管理
■水位検知
■環境（騒音・振動）モニタリング

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

IoTモニタリング技術

頻発する災害発生の中、人命確保を最優先に、橋梁の落橋原因である下部工の変状を遠隔で監視できるシステムを産学共同※1で開発しました。北海道という寒冷地においても、年間安定的に稼働でき、センサ動作に必要な電池寿命も5年で、橋梁点検時に交換が可能です。

傾斜角モニタリングシステム『ZANGETSU』

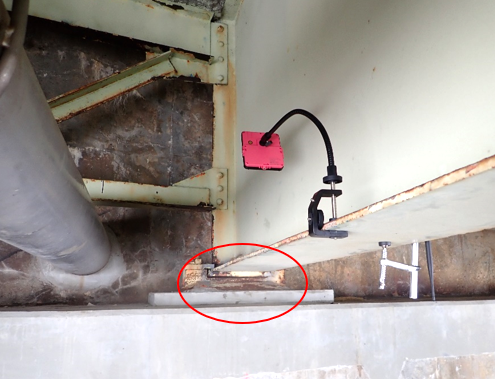

道路橋に関わる業務を行っている株式会社新日本コンサルタント様にて
「LiLz Gauge」を導入いただいた事例をご紹介いたします。

同社で行う点検頻度は5年に1回ですが、橋の挙動を正確に把握するには
5年に1回では不十分な場合がありました。

導入後は、1日3回撮影をすることで、雨天時に本当に主桁端への雨水の
落下が起きていないか確認することができるようになりました。

【事例概要】
■課題
・5年に1回の点検のみだと腐食している事実のみが分かり、どのように
　腐食していったのか、本当に雨による影響での腐食なのか正確に把握できない
■結果
・1日3回撮影をすることで、雨天時に本当に主桁端への雨水の落下が起きていないか
　確認できた

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

【リモート点検カメラ導入事例】株式会社新日本コンサルタント様
