『TBIレゾネータ Type-F』は、音波の共鳴現象を利用し、発破で顕著な
4Hzや8Hzなどの超低周波音を効果的に消す防音資材です。

トンネルの発破によって発生する超低周波音（20Hz以下の音波）は、
周辺家屋の建具をがたつかせたり、人体への圧迫感を与えるなど苦情発生の
原因になっています。

『TBIレゾネータ Type-F』と「TBI防音扉 type-F」を組合わせることで、
がたつき・圧迫感のないトンネル発破を実現します。

【特長】
■発破で顕著な4Hzや8Hzなどの超低周波音を効果的に消す防音資材
■「TBI防音扉 type-F」と組合わせることで、がたつき・圧迫感のない
　トンネル発破を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

発破超低周波音低減装置『TBIレゾネータ Type-F』

★2024年11月 NETISに新規登録されました★

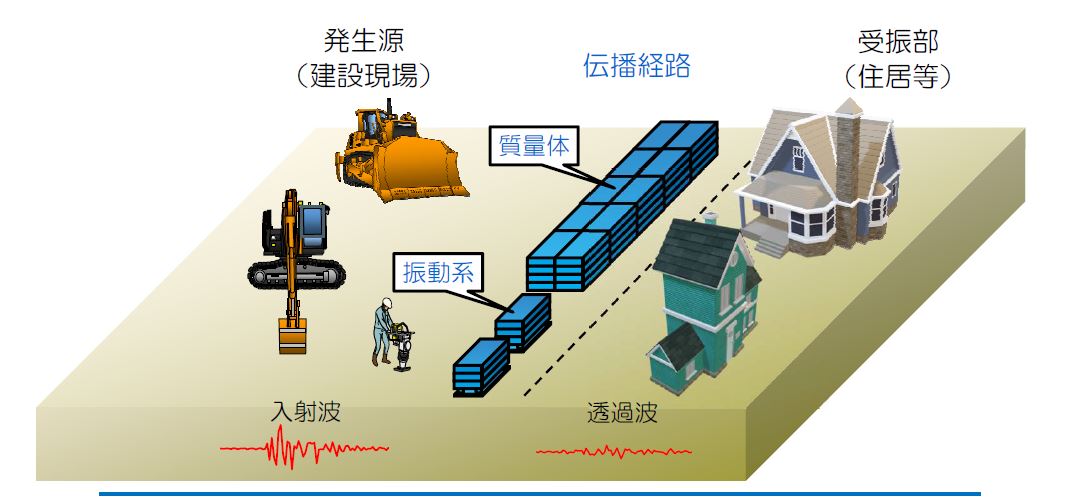

＊防振堤は、地表面に設置するだけで建設振動を低減する役割を果たす、
　振動の伝播経路対策技術です。

＊一般的な伝播経路対策のような大規模な仮設備や施工が不要で、施工性と
　安全性に優れた対策技術です。

＊防振堤には「質量体」と「振動系」の２種類があり、目的に応じて配置
　することで高い低減効果を発揮します。

＊NETIS登録番号 「TH-240016-A」

※詳細はPDFをダウンロード頂くか直接お問い合わせください。　

防振堤（ぼうしんてい）※伝播経路に設置するだけで振動低減に！

当社が取り扱う『トンネル用防音扉』についてご紹介します。

『防音扉』は、トンネル発破施工時の振動・騒音を抑制する対策として
開発されました。

お客様の現場条件および用途により、下記の防音扉から選定し
ご注文いただくことが可能です。

【防音扉 種類】
■坑内型防音扉(固定式)
■坑口型防音扉(固定式)
■坑口取付型防音扉(固定式)
■ソリ式防音扉(移動式)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【トンネル用】防音扉

【特徴】
○キャンチレバー式の為リニアガイド上のチューニングマスを移動することにより、現地でのチューニング作業が簡単に行うことができます。
○橋梁などの低振動数、大振幅に対応可能です。
○歩行振動、交通振動などの小さな加速度で動作し効果を発揮します。
○パッシブタイプなので、設置後のランニングコストが不要です。
○メンテナンスフリーです。

●その他の機能や詳細については、お問い合わせください。

制振装置　TMD

帯電ポリエチレンシート（販売）の
特徴及び仕様

１、帯電処理されたシートが
浮遊粉塵を静電気で吸収します。
２、材料はポリオレフィン系の
無公害素材です。
３、底⾯はシートを2重にして強度
を保ち、ズレ⽌めのキルティン
グ加⼯を施しています。
４、シートは⼀体物で袋状になって
おり、分解時は紐をはずすだけ
なので、粉塵の⾶散を極⼒抑え
ます。
●壁、天井⾯：帯電シート
厚み0.11ｍｍ
●床⾯：帯電シート
厚み0.11ｍｍ×2層式

『橋梁ブラスト工事用　セキュリティルームレンタル WT-SE』

『オープンシールド工法』は、従来の開削工法やシールド工法に代わる
施工方法で、函渠等を地下に埋設する工法です。

急曲線施工や家屋などに接近施工が可能。騒音・震動が少ない特長があります。

また、軟弱地盤・帯水層でも施工でき、シールド機上部は開放可能です。

【特長】
■従来の開削工法やシールド工法に代わる施工方法
■函渠等を地下に埋設する工法
■急曲線施工や家屋などに接近施工ができ、騒音・震動が少ない
■施工幅が小さいため建設残土が少なく、環境に配慮

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

オープンシールド工法

『リフトアップ水平回転架設工法』は、橋脚梁部をリフトアップし、
柱と結合後に水平回転する工法です。

道路に挟まれた高架橋下のような、上方・側方・前方制限が厳しい
建設条件下での橋脚架設が可能です。

ご要望の際はお気軽に、お問い合わせください。

【特長】
■低騒音での架設が可能
■交通規制を大幅に削減
■高所作業の低減が可能
■工期の短縮が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

リフトアップ水平回転架設工法

ブリッジ（歩行者デッキ、歩道橋）の振動・制振対策事例をご紹介します。

新築建物と既存建物間を結ぶブリッジ（歩行者デッキ）に対し、
歩行振動の抑制を目的として制振装置（TMD）が設置されました。

このTMDの効果により、歩行時の振幅および振動の持続時間が大幅に
減少しました。

【事例概要】
■対策のポイント：意匠を損なわないよう、薄型形状のTMDを設置
■対策：新築側ブリッジ部分のみ制振対策
■効果：TMDの効果により体感振動レベルを大幅に低減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

制振装置TMD 【事例】歩行者デッキ、歩道橋の振動・制振対策

橋梁メンテナンスにおける床版面にブレーカー等の振動工具を使用すると、 鉄筋に傷をつけたり振動によるコンクリ ー ト構造物へのクラックが懸念されます。 超高圧水によるはつり処理では鉄筋を傷めず機械振動も与えないため、 構造物の強度を最適な状態で脆弱部をはつり取ることが可能です。超高圧水によるはつり面は、 水撃により発生する最適な凹凸により広い付着面積を確保し、 コンクリート再打設時に強い接着強度を確保します。　　　　「ウォータージェット」はつり処理性能試験　当社のはつりロボット及びオペレーターは、構造物施工管理要領（東・中・西日本高速道路株式会社規格）に定められた性能分類領域評価基準最高評価「領域 I」（平坦度、セレクティビティ）に認定されています。

橋梁コンクリート床版補修工

比較的簡単に取り付け施工ができ、振動する厚手の鋼板にも
対応できる『拘束型磁性制振シート』です。

磁性シートを利用しているため施工が簡単で、磁力吸着による摩擦
エネルギーロスと粘弾性体ゴムと拘束板の複合効果で、より制振性の
高い効果を発揮することが可能。

強力な磁力で鋼板に接着させ更に粘弾性の性能を持つ特殊ゴムを
組み合わせ表面を拘束板で覆った製品です。

【特長】
■強力な磁性を利用しているため、鋼板に取り付けジグ等を取付け不要
■接着剤を用いた従来の制振材より施工が簡単
■磁力接着のため将来振動状況が変化しても簡単に取り付け範囲を
　変更でき、自由度が大きい
■複合効果により幅広い周波数領域で制振効果を発揮

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

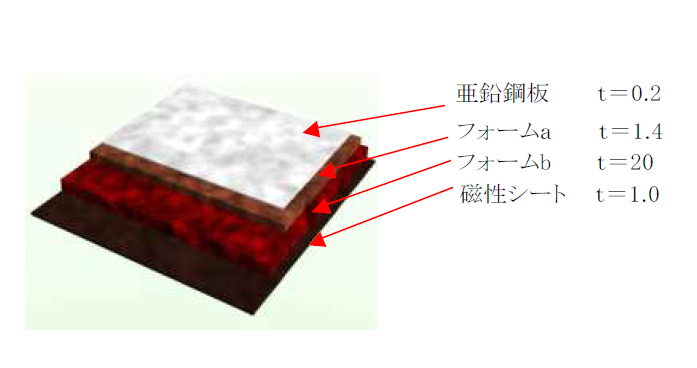

拘束型磁性制振シート『バーンガバンシート』

油圧タイプのためパワーがあるのに安全かつ低騒音です
各種ピンにも対応しており、作業効率もアップ

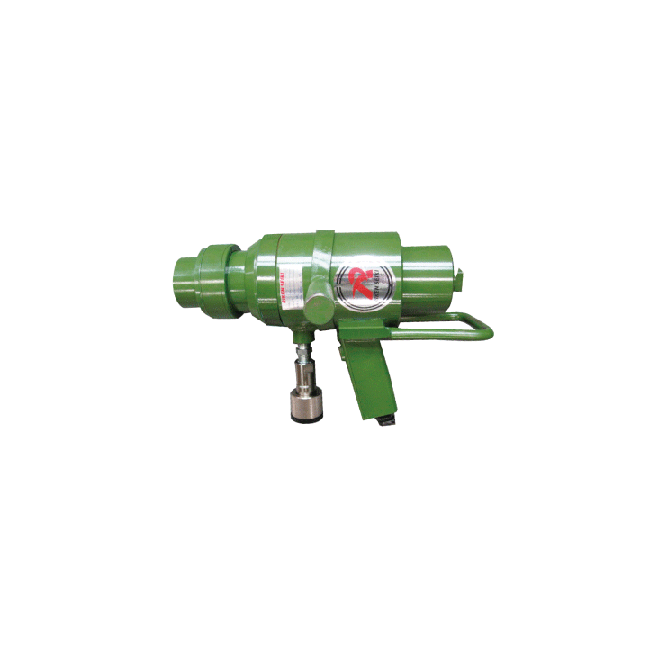

音が静かなボルト穴位置合わせ治具『JIROエスパーレンチ』

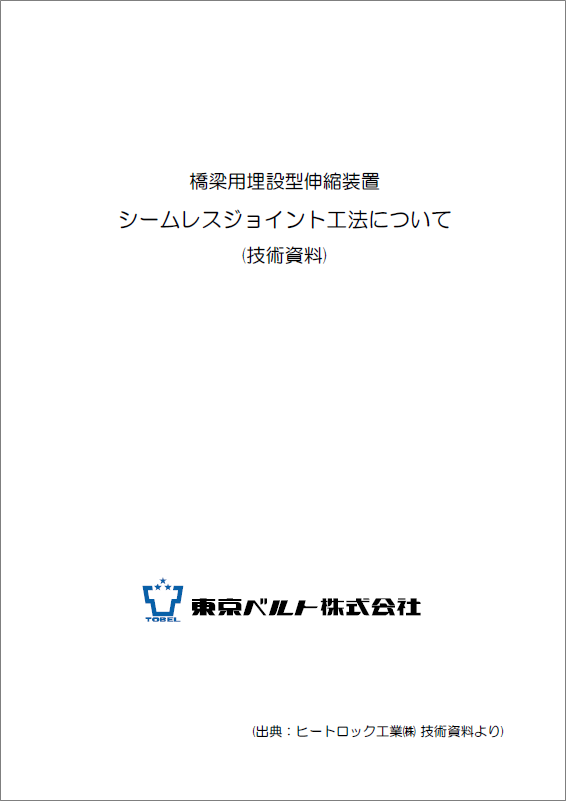

当資料では、橋梁用埋設型伸縮装置のシームレスジョイント工法について
ご紹介しています。

当工法は、前後の舗装と同程度の性状を有する高弾性舗装材
「ファルコン SJ」と埋設された簡易な機構「ジョイントフレーム」によって
路面連続化を図り、伸縮部の変形を吸収。

"埋設ジョイントの推移"をはじめ、"シームレスジョイント工法の製品と施工"や
"シームレスジョイントの止水性"などを掲載しております。

【掲載内容（抜粋）】
■はじめに
■埋設ジョイントの推移
■シームレスジョイント工法の製品と施工
■シームレスジョイント工法の耐久性
■シームレスジョイントの止水性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【技術資料】橋梁用埋設型伸縮装置シームレスジョイント工法について

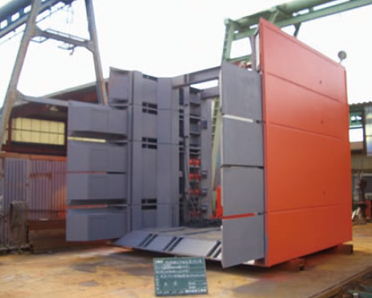

「オープンシールド工法」は、函渠・開渠を地中に埋設する特許工法です。

従来の開削工法やシールド工法に代わる施工方法。
施工方法により4つのタイプがあります。

主に市街地・近接施工・硬軟地盤・高地下水地盤等を中心に
安全性はもとより経済性と環境に配慮しています。

【特長】
■急曲線施工が可能
■家屋などに近接施工が可能
■軟弱地盤、帯水層でも施工可能
■シールド機上部は開放可能
■騒音、振動が少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

オープンシールド工法
