AI画像診断と点検とは？課題と対策・製品を解説

橋梁業界では、構造物の安全性確保のため、定期的な点検が不可欠です。特に、交通量の多い橋梁においては、迅速かつ正確なひび割れ検知が求められます。従来の目視点検では、時間と労力がかかるだけでなく、見落としのリスクも存在します。スマートクラックチェッカーは、AIによる自動解析で、ひび割れの検出精度を高め、点検業務の効率化に貢献します。

【活用シーン】
・橋梁のひび割れ点検
・インフラ構造物の維持管理
・点検業務の省人化

【導入の効果】
・点検時間の短縮
・調査コストの削減
・データ精度の向上

インフラ業界では構造物の点検診断において迅速かつ正確な状況把握が求められます。

特に「高所・立ち入りにくい場所・危険な場所」にある構造物の点検では、安全性の確保と効率的な調査が重要です。

ドローン映像をリアルタイムで共有することで、遠隔からでも現場の状況を詳細に確認し、遠隔に夜Wチェックを可能にします。

本システムは既存のMicrosoft Teamsが使え、お持ちのドローンをそのまま利用できるため「すぐに導入できる」点が特徴です。

【活用シーン】
・橋梁、トンネル、送電線などのインフラ構造物の点検
・遠隔地からの劣化状況の確認
・専門家によるリアルタイム診断

【導入の効果】
・点検時間の短縮
・点検コストの削減
・安全性の向上
・専門家の知見を活かした診断

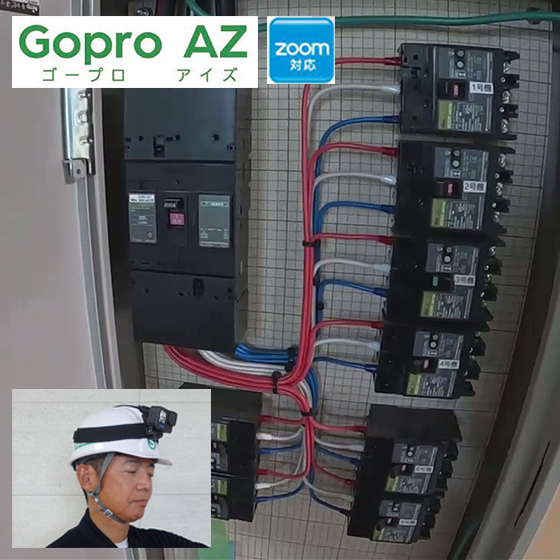

インフラ業界の点検作業では、高所や狭い場所での作業が多く、映像のブレや作業員の負担が課題です。正確な点検結果を得るためには、安定した映像共有が不可欠です。GoProAZは、ブレを軽減し、Zoom接続で遠隔地の関係者と映像を共有できます。これにより、現場作業者の負担を軽減し、効率的な点検作業を支援します。

【活用シーン】
・橋梁、トンネル、送電線などの点検
・高所作業、狭所作業での映像共有
・遠隔地からの点検指示

【導入の効果】
・映像のブレを軽減し、正確な点検結果を実現
・Zoomによる遠隔臨場で、移動コストを削減
・ハンズフリーで作業しながら映像共有が可能

『マルッと図面化』は、従来の点検方法でチョーキングした構造物の写真から
損傷部のCADデータを作成するサービスです。

技術者の負担を当社が引き受けることで、人手不足の解消と内業負担の軽減に貢献。
内業に人工を割かないことで新規業務の受注ができ、回転率が向上することで
業務効率化を実現します。

【メリット】
■人手不足の解消
■内業負担の軽減
■新規業務の受注

※詳細はお問い合わせください。

『ドローンを用いたインフラ・設備点検』は、検査の迅速化と低コスト化を
実現することができます。

開発項目は、「3Dモデル成果品」、「閉鎖的空間における点検手法」、
「赤外線カメラを活用した点検手法」、「橋梁点検支援の検討」の4つ。

「3Dモデル成果品」は、3Dモデル中に損傷箇所を埋め込むことで、どこに
損傷があるかを簡単に把握でき、クリックすると拡大画像が表示されます。

【開発項目】
■3Dモデル成果品
■閉鎖的空間における点検手法
■赤外線カメラを活用した点検手法
■橋梁点検支援の検討

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『Optim AI Inspection for Infra』は、膨大な撮影データを基に作成した
オルソ画像や3Dモデルでも、お手元の業務用PC一つでストレスなく閲覧・
分析が可能な環境をWebブラウザにてご提供します。

枯木の倒木リスクを判定するため、対象の枯木が倒木した場合の被害を、
枯木の地形・高さと、対象の設備までの距離等を分析結果として瞬時に
レポート可能。

リスクの高い枯れ木については調書出力をして社内ですぐに共有が
可能な環境をご提供します。

【特長】
■撮影画像の自動オルソ化とAI解析
■変状リスクの総合評価サポート
■スムーズな操作・分析環境の提供

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

道路橋に関わる業務を行っている株式会社新日本コンサルタント様にて
「LiLz Gauge」を導入いただいた事例をご紹介いたします。

同社で行う点検頻度は5年に1回ですが、橋の挙動を正確に把握するには
5年に1回では不十分な場合がありました。

導入後は、1日3回撮影をすることで、雨天時に本当に主桁端への雨水の
落下が起きていないか確認することができるようになりました。

【事例概要】
■課題
・5年に1回の点検のみだと腐食している事実のみが分かり、どのように
　腐食していったのか、本当に雨による影響での腐食なのか正確に把握できない
■結果
・1日3回撮影をすることで、雨天時に本当に主桁端への雨水の落下が起きていないか
　確認できた

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

『トンネル壁面変状の走行式自動撮影システム』は、トンネル内覆工コンクリートに発生しているひび割れを、走行移動しながらデジタルビデオカメラで撮影し、画像処理技術を活用して正確かつ効率歴にひび割れを検出することにより、調査・診断・設計を支援するシステムです。

《特徴》
・動画撮影したファイルを自動で繋ぎ合わせるため、手作業による時間ロスを大幅に軽減
・球面収差変形、曲率補正変形、速度補正変形に対応しており、手間を省略化
・暗いトンネル内部においても走行移動しながらひび割れ検出が可能
・これまでの手動による撮影からひび割れを確認、損傷図示を解析ソフトにより省略化

※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。

デジタルカメラ構造物点検システム『AutoCIMA』は、橋梁下面や橋脚など
コンクリート平面を対象に、デジタルカメラを用いて超高精細画像として自動撮影し、
その画像からひび割れの自動検出を行うシステムです。

省令で定められている５年に１回の頻度で行う点検技術者による近接目視の代替として、
高解像度カメラによる点検支援技術（AutoCIMA）を活用することで高度化・効率化を図ることができます。

【特長】
■自動撮影
コンクリート平面を対象に自動撮影することができます。
高解像度カメラで撮影される画像は0.5mm/画素となります。
また、最大70m程度まで離れた位置から撮影できます。
■画像の自動貼り合わせ
現地では、撮影画像の簡易自動貼り合わせ（約1分）を実施し、撮影漏れがないことを確認できます。
撮影画像を1枚の大きな展開画像に自動貼り合わせすることができます。
■自動ひび割れ検出
詳細貼り合わせ画像に対し、ひび割れ等の変状
（ひび割れ、鉄筋露出、はく落後、エフロレッセンス）を自動検出できます。

設計上、前向きに倒れてくる心配もなく、坂などの傾斜や、安定しない足場でも
設置することができます。

カメラとタブレットPCを繋げて撮影をすることで、地上からでも
点検を進めることが可能になりました。

※詳しくは下記の「PDFダウンロード」からカタログをご覧下さい。
　「お問い合わせ」からお見積り依頼も可能です。お気軽にどうぞ。

当社は『ドローンによるインフラ点検サービス』を行っております。

空中のさまざまな角度から全体状況を撮影し概観を把握。高倍率ズームや
赤外線等の特殊カメラを活用し疑わしい箇所を照準し、撮影画像を基に
不良個所をAI技術で自動診断します。

ドローンを活用することで、足場等を組む必要がなく効率的な点検作業を
実現できるほか、人に代わり危険個所を空中から撮影することにより
安全性を向上します。

【概要】
■見る：空中の様々な角度から全体状況を撮影し概観を把握
■視る：高倍率ズームや赤外線等の特殊カメラを活用し疑わしい箇所を照準
■診る：撮影画像を基に不良個所をAI技術で自動診断

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

　「非GNNS環境対応型ドローン」「ポールカメラ」「損傷を抽出する画像解析ソフトウェア」で構成される構造物点検を支援する技術についてご紹介させていただきます。
※技術概要資料は本ページ下部のカタログ欄に掲載されております。

　また、本資料はダウンロードしてくださった皆様に向けて、弊社技術の全体像を把握してもらうために作成した資料となります。詳細な情報が記載されておりませんので、具体的ご説明が必要な際は、本ページのお問い合わせ、もしくはプレゼン資料巻末に記載されているメールアドレスまでご連絡下さい。

※Web会議システム等を使用した個別説明会を実施することも可能です。
