【特徴】
○キャンチレバー式の為リニアガイド上のチューニングマスを移動することにより、現地でのチューニング作業が簡単に行うことができます。
○橋梁などの低振動数、大振幅に対応可能です。
○歩行振動、交通振動などの小さな加速度で動作し効果を発揮します。
○パッシブタイプなので、設置後のランニングコストが不要です。
○メンテナンスフリーです。

●その他の機能や詳細については、お問い合わせください。

制振装置　TMD

『ケーブルテンションメータ』は、吊り橋、斜張橋等を支える重要なケーブル
の張力が、規定値内に収まってるかを計測する装置です。

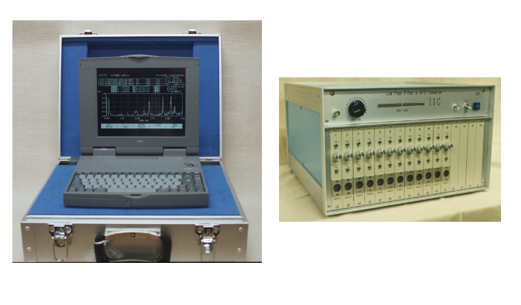

ノートパソコンを使用して製品化した物では、センサーアンプ、フィルター
等の電子回路はアルミトランク内に収納してコンパクトにまとめ、携帯性を
持たせてあります。

この他にも、「机上設置型多チャンネル装置」などがごさいます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

橋梁ケーブル張力測定装置『ケーブルテンションメータ』

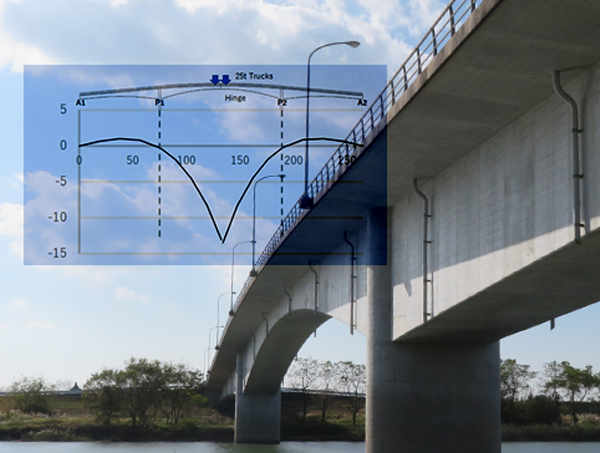

構造物に手のひらサイズの機器を設置するだけで変形計測が可能です。構造体の外に観測点の設置は不要で、悪天時でも、夜間でも計測を行えます。橋面上からの計測や、海上構造物・風車タワー・標識柱など塔状構造物も計測可能で、活荷重の動的・静的な載荷に対応し、一般走行下での監視や載荷試験に活用できます。作業の省人化、安全確保、工期短縮、コスト低減を実現します。（NETIS登録番号 KT-200158-A）

構造物変形の計測監視技術　DEGRIS

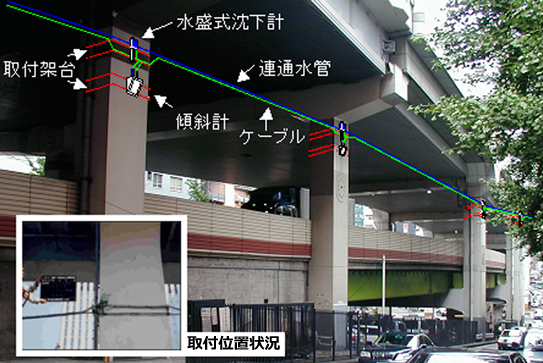

『水盛式沈下計・傾斜計』は、トンネルや橋脚などの構造物の変状を
観測するシステムです。

「水盛式沈下計」は、基準水槽と各測点の水盛式沈下計を連通水管で結び、
水のレベルを基準にして構造物の沈下・隆起を自動的に測定。

また「傾斜計」は、鉛直と取り付けられた構造物の傾きを測定します。

【特長】
＜水盛式沈下計＞
基準水槽と各測点の水盛式沈下計を連通水管で結び、水のレベルを基準にして構造物の沈下・隆起を測定。
＜傾斜計＞
取り付けた構造物の傾き(角度)を測定。
差動トランス式センサで、高精度、耐久性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

変状（水盤式沈下計、傾斜計）

当社では、計測コンサルティングを取り扱っております。

必要に応じて、逆解析などの解析ツールを用いて、より具体的に助言。
監視計測では、リアルタイムにデータ収録・処理を行い、
早期の対応ができる情報を提供いたします。

その他、解析コンサルティングや、調査コンサルティング、
診断コンサルティングにも対応をいたします。

【計測対象】
■トンネル・地下構造物
■橋梁・道路・斜面等

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

計測コンサルティングサービス

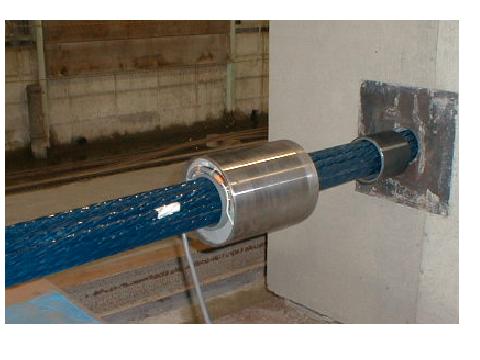

・PC鋼材等のケーブル張力を計測するセンサー
・ケーブルに挿入するだけの容易な設置方法
・耐久性に優れる長期モニタリングセンサー
・特許3942463（鉄筋コンクリート構造物の鉄筋現有応力測定システム）
・NETIS登録（CG-140020-A）
・広島県長寿命化技術活用制度の「活用推進を図る技術」として登録
・既設ケーブルの張力計測も可能（別途条件調整の必要があります）
・平成27年度広島市産業振興センターの助成事業を受けています

張力計測（EMセンサー）

ブリッジ（歩行者デッキ、歩道橋）の振動・制振対策事例をご紹介します。

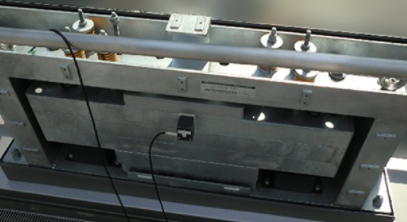

新築建物と既存建物間を結ぶブリッジ（歩行者デッキ）に対し、
歩行振動の抑制を目的として制振装置（TMD）が設置されました。

このTMDの効果により、歩行時の振幅および振動の持続時間が大幅に
減少しました。

【事例概要】
■対策のポイント：意匠を損なわないよう、薄型形状のTMDを設置
■対策：新築側ブリッジ部分のみ制振対策
■効果：TMDの効果により体感振動レベルを大幅に低減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

制振装置TMD 【事例】歩行者デッキ、歩道橋の振動・制振対策

光ファイバーセンサーとは、文字通り光ファイバーを用いた計測センサーであり、データ通信のみならず、歪み・振動・温度等のセンサーとして、計測分野で幅広く用いられています。
測定原理からいくつかの種類に分けられ、それぞれ異なる特徴を持っていますが、全ての光ファイバーセンサーに共通する代表的な特徴として、電気的ノイズの影響を受けず、耐久性に優れていることが挙げられます。

老朽化した構造物のモニタリング、及び構造物診断が重要となっている現在、注目されているセンサーの一つで、当社ではOSMOSセンサーを取り扱っています。

●詳しくはカタログをダウンロード、もしくはお問い合わせください。

光ファイバー計測システム「OSMOS」

このシステムは、ひずみ計測ユニットを磁石で測定対象に貼りつけるだけで、簡単にひずみが計測できるものです。面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要で、計測したデータはクラウドより遠隔からリアルタイムでのモニタリングが可能です。

また、本システムは独自のIoT無線UNISONetを搭載しており、無線による安定したデータ収集が可能です。

■こんな特徴があります！
・ひずみセンサを磁石で張り付けるだけの簡単設置
・面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要
・遠隔からのリアルタイムモニタリングが可能

■以下のような用途でのご使用が期待できます！
・健全性モニタリング
・安全監視
・強度評価

■クラウドにより遠隔から以下が可能です。！
・ひずみのリアルタイムモニタリング
・温度もモニタリング可
・csvデータのダウンロード
・ゼロ（初期値）設定
・データ収集周期の変更

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

無線式 クラウド型ひずみ計測システム PITA-NET

私達の日々の生活を支える社会インフラ。インフラ設備は私達の生活を支え、地域の活性化に繋がり、そして私達の生活を豊かな ものにしてくれます。その一方で、私達の目に見えないところでは老朽化が進み大事故を引き起こしかねません。大型構造物である橋梁やトンネル。これまでの点検は目視または打音といった手法で管理されていますが、維持管理を行うための技術者の不足、そして 財政不足という状況に陥っています。

ある橋梁には当社のセンサ-が取り付けられ、通信機器を活用することで構造物の状態をいち早く把握し、崩壊などの大事故を防ける ようセンサ-モニタリング技術が活用されています。この橋は主要道路に架かっており、走行する自動車そして大型トラックなどの振動から起こるたわみの状態変化を定期的に行っています。

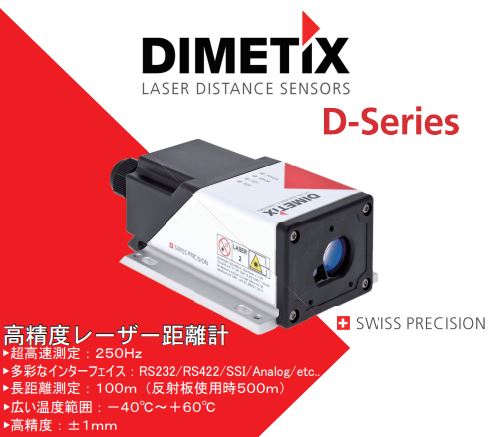

『D-series』は、高速測定 250Hzを実現した高精度レーザー距離センサーです。当製品は、IP65準拠しており-40℃～+60℃の環境でも測定可能。

当社では、使用方法、導入、コントロールソフトの開発、設置後のサポート等、技術サポートも万全です｡

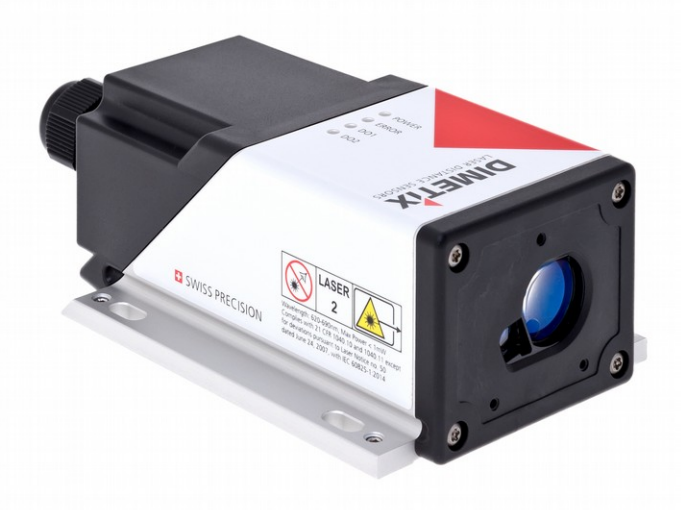

精度±１ｍｍ、橋のメンテ工事のモニタリング計測に実績があります

私達の日々の生活を支える社会インフラ。インフラ設備は私達の生活を支え、地域の活性化に繋がり、そして私達の生活を豊かな ものにしてくれます。その一方で、私達の目に見えないところでは老朽化が進み大事故を引き起こしかねません。大型構造物である橋梁やトンネル。これまでの点検は目視または打音といった手法で管理されていますが、維持管理を行うための技術者の不足、そして 財政不足という状況に陥っています。

スイス チィチ－ノ州にある橋梁には当社のセンサ-が取り付けられ、通信機器を活用することで構造物の状態をいち早く把握し、崩壊などの大事故を防ける ようセンサ-モニタリング技術が活用されています。この橋は人々がイタリアへ向かう ために利用する主要道路に架かっており、走行する自動車そして大型トラックなどの振動から起こるたわみの状態変化を定期的に行っています。

『D-series』は、高速測定 250Hzを実現した高精度レーザー距離センサーです。当製品は、IP65準拠しており-40℃～+60℃の環境でも測定可能。

当社では、使用方法、導入、コントロールソフトの開発、設置後のサポート等、技術サポートも万全です｡

橋のたわみなどを高精度 レーザー距離センサーで測定
