DIP工程（リード部品実装）における挿入部品の静電気対策とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
静電気による塵、埃、粒子の吸着や静電気帯電による障害を防止する効果があり、クリーンルームでご使用できます。
【特長】
◇製品表面固有抵抗値：10の10乗〜10の11乗（Ω／sq）で帯電防止効果に優れています。（静電気によるチリ、ホコリ、粒子の吸着や静電気帯電による障害を防止する効果があります。）
◇安定した帯電防止効果を長時間持続します。
◇ブリードアウトによる汚染はありません。
【用途】
◇クリーンルーム
徹底した静電気対策を施された製品。安心して、クリーンルームでご使用できます。クリーンルーム内で使用されるロボット及び搬送ラインの静電気防止に役立ちます。
◇可燃性の環境
帯電防止製品を使用することで、静電気による感電や火災などのリスクを低減することができ、安全性の向上ができます。
静電気防止製品 サンフレキROBO、ケイグランド
安全性 （Safety) 安定性 （Stability) 静電気対策に満足 (Satisfactory) STAT-3S ポリマーそのものが、 非帯電性のため被包装物への移行による変質がありません。
持続型帯電防止袋:STAT-3Sチャック規格袋
『ファインレックス501』は、特に低湿度（15%RH）以下での静電気防止、
静電誘導遮蔽に対して効果を発揮できるよう開発された包装材料です。
規格品なので、少ロットで購入することが可能です。
納期は2～3日で対応いたします。
【特長】
■低湿度以下での静電気防止、静電誘導遮蔽に対して効果を発揮
■エレクトロニクス部品の静電気障害、汚染の防止に
■優れた表面低抗率
■保存中にブロッキングを起こさない
■安全な袋強度
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
静電気防止用規格袋『ファインレックス501』
当社で取り扱う「マジックテープ」制電タイプをご紹介します。
本製品は、「マジックテープ」標準タイプに導電性繊維「クラカーボ」を基布に織り込み、制電性をもたせた製品です。
「マジックテープ」は、通常の面ファスナーでは必要である裏面へのバックコート剤を塗工していないため、
「クラカーボ」が露出しており、表面漏洩抵抗値が大幅に低減している特長があります。
そのため、電子機器など静電気の影響が懸念される用途でのご使用に適しております。
風合および物性は、「マジックテープ」標準タイプと同等。耐水性に優れ、水に濡れても係合強力は変わりません。
【特長】
■制電性能の高い芯露出型の「クラカーボ」の採用しております
■ウレタン系接着樹脂を使用しておりません
■従来の制電タイプよりも表面漏えい抵抗値を大幅に減少させます
■優れた耐久性を有します
■静電気はコロナ放電によって除去されるため湿度依存性が少ない製品です
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
「マジックテープ」は株式会社クラレの面ファスナーの登録商標です。
『マジックテープ(R)』制電タイプ ※サンプル進呈中
【特長】
■静電気対策
作業者から静電気を逃します。
機械や製品を静電気から守ります。
■立ち作業の疲労軽減
クッション性があるマットで
立ち作業の疲労をやわらげます。
■カスタム カット対応
現場に合わせた長さに加工できます。
■防炎適合品
【2種類のクッションマット】
耐久性重視の「エレクトリカリーコンダクティブデッキプレート」
清掃しやすさ重視の「アンチスタティックコンフォートキング」
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
「帯電防止」と「立ち作業の疲労軽減」に役立つクッションマット
『ESDオーソマット』は、導電性ラバーを使用しているため、人体から
発生する静電気を溜めずにマットを通して素早く放電する
導電疲労軽減マットです。
従来のオーソマット同様、マイクロバブルが体重を分散吸収するため、
長時間の立ち仕事による疲労の軽減や、高い断熱効果で床からの冷えを
防止します。
【特長】
■静電気から精密機器を守る
■導電性ラバーを使用している
■疲労の蓄積を脳死
■内包するマイクロバブルが体重を分散吸収
■耐火・耐熱・耐油・耐水・耐冷気
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
導電疲労軽減マット『ESDオーソマット』

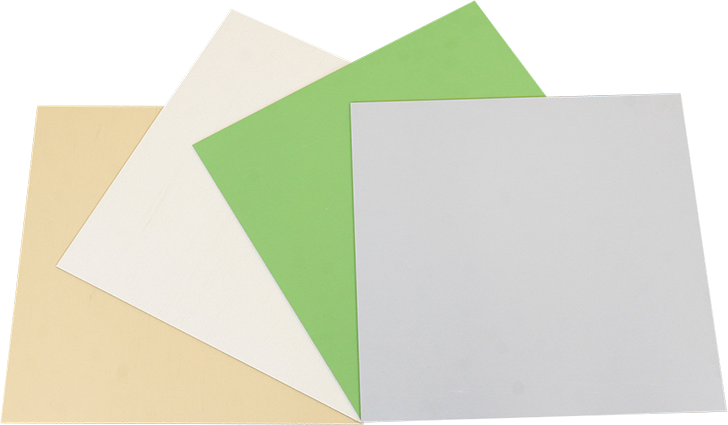

導電性ＰＶＣタイル「エースミックＳＣＴ－R２」は、NFPA規格をクリアーする導電性タイルで、安定した電気性能と耐久性を備えています。
受入れから出荷まで総合的な静電気対策の実現をお約束します。
導電性ＰＶＣタイル エースミックＳＣＴ－Ｒ２
静電気対策の一環として、コンピュータルーム、オフィスなどで御使用頂けます。サイズも豊富に取り揃えております。
受入れから出荷まで総合的な静電気対策の実現をお約束します。

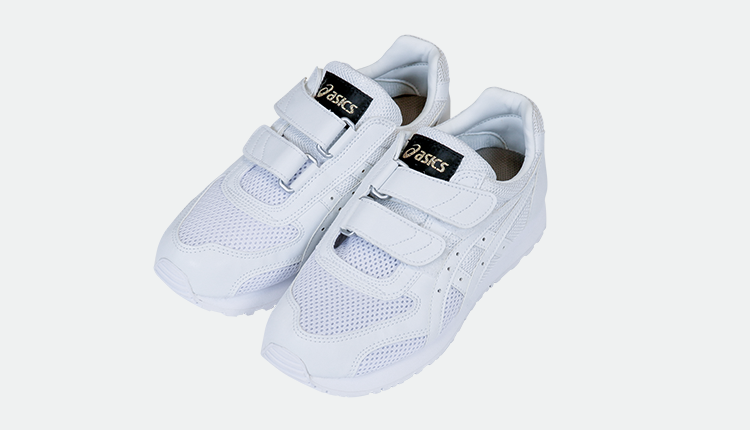

エースミック 静電靴
お探しの製品は見つかりませんでした。
1 / 1
DIP工程（リード部品実装）における挿入部品の静電気対策
DIP工程（リード部品実装）における挿入部品の静電気対策とは？
DIP工程（Dual In-line Package）は、リード部品を基板に挿入し、はんだ付けする実装方法です。この工程で用いられる挿入部品は、静電気放電（ESD）によって容易に損傷を受ける可能性があります。そのため、部品の品質維持と製品の信頼性確保のために、適切な静電気対策が不可欠となります。
課題
静電気による部品の破壊
挿入部品は、静電気放電（ESD）によって内部回路が破壊され、機能不全や性能低下を引き起こすリスクがあります。
作業者の帯電
作業者が衣類や床などを介して帯電し、部品に触れることで静電気を放電させてしまう可能性があります。
環境要因による静電気発生
乾燥した空気や、摩擦など、作業環境によって静電気が発生しやすくなり、部品への影響が増大します。
対策不足による不良品の発生
静電気対策が不十分な場合、目に見えない微細な損傷が蓄積し、最終的に製品の不良につながる恐れがあります。
対策
作業環境の静電気管理
導電性マットやアース線を使用し、作業エリア全体の電位を均一に保ち、静電気の蓄積を防ぎます。
帯電防止ツールの活用
帯電防止機能を持つピンセットや作業台、静電気除去装置などを利用し、部品への直接的な静電気印加を防ぎます。
部品の適切な保管と取り扱い
帯電防止袋や容器に部品を保管し、取り扱い時には静電気に配慮した手順を遵守します。
作業者への静電気教育
静電気の危険性や正しい対策方法について、作業者への定期的な教育を実施し、意識向上を図ります。
対策に役立つ製品例
帯電防止作業マット
作業台や床に敷くことで、作業者や部品が帯電するのを防ぎ、静電気の蓄積を抑制します。
静電気除去イオン発生器
作業エリアにイオンを放出し、空気中の電荷を中和することで、静電気の発生を抑制します。
帯電防止ピンセット
部品を掴む際に、ピンセット自体が帯電しないため、部品への静電気印加リスクを低減します。
導電性部品トレー
部品を一時的に保管する際に、トレー自体が導電性を持つことで、部品の帯電を防ぎます。
