基板の反り・ねじれ矯正とは？課題と対策・製品を解説

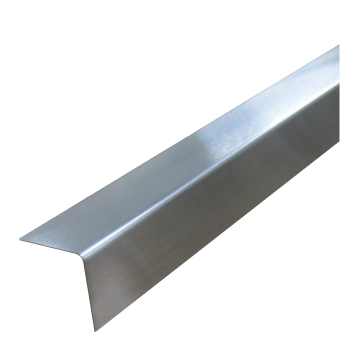

ディスプレイ業界では、筐体の薄型化とデザイン性が求められます。限られたスペースの中で、強度を確保しつつ、洗練された外観を実現することが重要です。従来の金属アングルでは、厚みや重量が課題となる場合があります。当社の極薄アングルは、厚さ0.3mmでありながら、筐体の保護と強度を両立します。

【活用シーン】
・薄型ディスプレイの筐体
・デジタルサイネージ
・展示什器

【導入の効果】
・筐体の軽量化
・省スペース化
・デザイン性の向上

家電業界では、製品の薄型化と同時に、筐体の耐久性も求められます。特に、輸送中の衝撃や日常的な使用による破損を防ぐことが重要です。スペースが限られる中で、効果的な保護を実現する必要があります。当社の極薄破損止・極薄チャンネルは、わずか0.3mmの厚さで、家電筐体の保護に貢献します。

【活用シーン】
・薄型テレビ、モニターのフレーム保護
・冷蔵庫、洗濯機などの筐体エッジ保護
・ポータブル家電の保護

【導入の効果】
・筐体の破損リスクを低減
・製品の耐久性向上
・デザイン性を損なわずに保護
・省スペース化に貢献

家電業界では、輸送中の製品保護が重要です。製品の破損は、顧客満足度の低下や修理・交換コストの増加につながります。特に、精密機器である家電製品においては、衝撃吸収性の高い梱包材が不可欠です。シン・リサイクルプチは、70%以上の使用済みリサイクルプラスチック原料を使用しており、環境負荷を低減しながら、優れた緩衝性能を提供します。

【活用シーン】
・家電製品の梱包
・輸送時の衝撃吸収
・保管時の保護

【導入の効果】
・製品の破損リスクを軽減
・顧客満足度の向上
・環境への貢献

高精度・高品質を実現。
各社実装機メーカーに対応したスタンダード仕様です。※ご採用時に仕様をご確認ください。
リフロー後の加熱された基板に耐えるガイドレール構造により、135℃と165℃タイプの2種類の耐熱仕様をご用意。
　※耐熱温度はマガジンラック全体に対するものではありません。乾燥炉などでの使用はできません。
R&P（ラック＆ピニオン）タイプは、誰でも簡単・正確・スピーディーに基板幅調整が行えます。
精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。

『Vcut 200HT』は、省スペース設計でテーブル付の基板分割機です。

基板ガイド標準装備で簡単に位置合わせでき、
大型ハンドル・大径カッターで楽々カット。

また、切断面が綺麗で粉塵が少なく、刃先ガード付きで
作業者も安心です。

【仕様】
■基板材料：紙フェノール基板、コンポジット基板、ガラスエポキシ基板など
■基板切断幅：3～200mm
■搭載範囲
・V溝からの距離：1.0mm
・高さ：上面40mm、下面13mm
■重量：約12kg
■外形寸法
・幅：250×奥行き：517×高さ×245mm

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

●基板へのストレスを軽減
高精度のスピンドルモータ採用のルーターカット方式により、ストレスフリーなカットと滑らかな切断面を実現。直線だけでなく曲線、直角のカットも可能
●一目でわかる交換時期
刃物の切れ味を表示するインジケータに加え、ユーザ設定の稼働時間を過ぎると、スイッチボックスのLEDが点灯して交換時期をお知らせするルータービット交換通知機能を装備
●CAD図から正確カット
刃物の太さの分だけオフセットさせる編集機能、ツールオフセット機能を追加。CADデータを取り込むこともできるため、簡単かつ正確にカット可能
●簡単位置決め、USBカメラティーチング（オプション）
PC上のカメラ映像でポイントを指定し、作業内容のアイコンを選ぶだけの簡単ティーチングが可能

株式会社カウベルエンジニアリングは、主に認証・映像・通信制御機器
などの設計・生産・品質保証を行っております。

「信頼される技術で明日を創る」を企業理念として、「設計・開発から
ものづくりのトータルソリューション」を事業展開。

非接触ICカードのNFC認証から無線通信の技術開発に注力し、「セキュリティ」
「介護・福祉」「環境・エネルギー」のノウハウで、お客様ブランドを
ODM/OEM/EMSとして全面的にサポートいたします。

【事業内容】
■認証・映像・通信制御機器などの設計・生産・品質保証
■各種システムの企画・開発・設計・生産・品質保証
■ソフトウェア/ハードウエア設計・開発

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

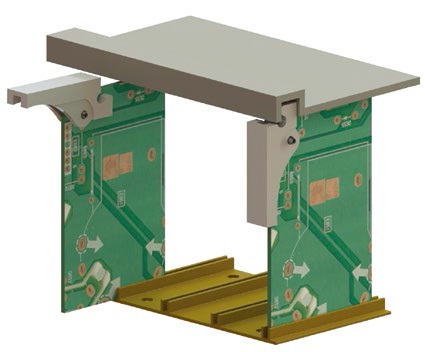

カード・ガイドはプリント基板をシャーシや機器筐体へ固定します。
プラーをプリント基板に装着することで、基盤を安全で確実に取り外せます。

【ラインナップ】
○マウンティング
○スペシャル・スロット・ガイド
○スロット・ガイド、プラー
○エジェクター

詳しくはお問い合わせ、またはカタログをダウンロードしてください。
※こちらのカタログはダイジェスト版になります。
全編必要な方は、お問い合わせ下さい。
