『クラッチ試験機』の製作事例をご紹介いたします。

「制動式・駆動式のクラッチテスター」のほか、「遠心クラッチテスター」、
「高トルククラッチテスター」など豊富な製作実績がございます。

機械、電装部など、装置全体の製作を伴う場合や電装部のみを製作する場合、
装置内システム構築のみの場合など、お客様に応じて製品を提供しております。

【製作製品(一部)】
■クラッチテスター(制動式・駆動式)
■遠心クラッチテスター
■高トルククラッチテスター
■クラッチテスター用LANシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【試験機製作事例】クラッチ試験機

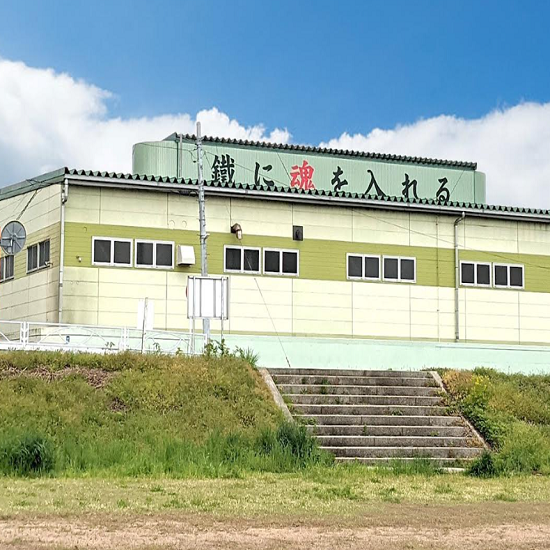

株式会社伊藤熱処理は、東北でも数少ない総合熱処理工場として、東北6県
から関東、中部地区まで約500社もの取引先を有しています。

耐磨耗性や耐疲労性に優れ、衝撃や振動に強いため、自動車のミッション
シャフトやクランクシャフトに欠かせない処理である、鋼材の表面を硬く、
内面を柔らかく仕上げる「浸炭焼入」を最も得意としております。

自動車、オートバイ、建設業など幅広い分野の熱処理加工を行っており、
自動車部品の量産品から金型、治工具の多種少量品まで様々な分野に対応
することができることも、当社の強みです。
熱処理加工のことならぜひ当社へお任せ下さい。

【事業内容】
■金属製品の熱処理加工（自動車部品・産業機械部品・電気機器・ミシン・
　編み機・油圧機械・建設機械・農業機械・事務機器など、様々な分野の
　金属部品の熱処理）
■金属製品の表面処理加工（黒染め、ショットブラスト）

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

株式会社伊藤熱処理　事業紹介

当社では『速度計試験器-F2型』を取扱っております。

当製品は、車種及び車輪径等の試験条件を設定し、試験器で速度を設定すると、
その速度に応じた疑似パルスを発生させます。試験は、CCSにある車種及び
車輪径を設定し、CCSと速度計を組み合わせます。

変速機と同等の疑似パルスを発生する発信器を備え、水晶発振子より制御される
デジタル基準速度計と組合せ、気動車を走行させることなく容易にかつ高精度に
試験することができます。

【特長】
■キハ189、キハ187、キハ121、キハ126、キヤ141等に対応
■変速機と同等の疑似パルスを発生する発信器を備えている
■デジタル基準速度計と組合せ、気動車を走行させることなく容易にかつ
　高精度に試験することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

速度計試験器-F2型

IMV株式会社は、電池試験および大型振動試験の最新技術・設備を採用した「高度試験センター」を開設しました。
山梨県上野原市に新たに開設しました「高度試験センター」は、東京都心から中央自動車道で45分、東名高速厚木IC、関越自動車道鶴ヶ島JCTからも圏央道で45分という便利なロケーションにあり、関東圏のみならず広域のお客様からのご要望にお応えできます。
また、現在の東京テストラボからも車で約15分の距離にあり、両テストラボの連携でさらに対応力をアップいたします。

【特長】
○最先端の設備とセキュリティを完備した最新テストラボ
○最先端の環境試験
○万全のセキュリティ
○試験所認定

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

高度試験センター『東京テストラボ　上野原サイト』

当製品は、ゴム弾性マウントの動的剛性用に開発されたテストリグです。

3,000Hzまでのゴム弾性マウント動的テストを可能とし、研究室等の
屋外でのテストを高速で信頼の高い結果を得る事ができます。

また、ドイツm＋p International社のVibControl計測システムと
振動制御ソフトウエアーと組み合わせて、高速で効率的な試験を
可能としました。

【特長】
■ゴム弾性マウントの動的剛性周波数：50Hz to 3,000Hz(Max)
■プリロード(Preload)：5,000N(Option：8kN)
■クローズループ加振制御：最大加速度 10g(98m/sec2)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

HFe3テストリグ

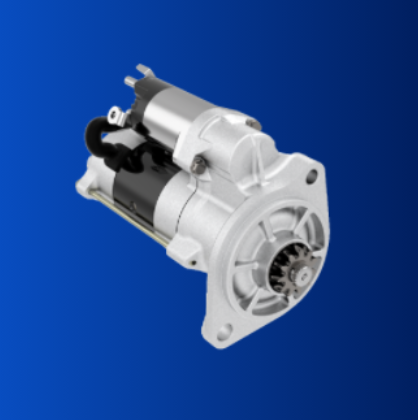

「スタータ」は、エンジンを始動させるため、燃料の着火に必要な
最小の回転数（クランキングスピード）をエンジンに与えます。

小型・軽量化で車両搭載性、燃費を向上させ、アイドリングストップに
対応した耐久性向上を実現します。

また、トラック・バス用、建機・舶用など、用途に合わせた多彩な
ラインアップをご用意しております。

【特長】
■耐久性
・アイドリングストップに対応した耐久性向上を実現
■小型・軽量化
・車両搭載性の向上、燃費の向上
■用途に合わせた多彩なラインアップ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【電装品】スタータ

当社は、熱間鍛造金型の製造を行っております。

図面をもとにCAD/CAMを用いて加工し、製品の仕上げ・検査までを
行っており、号口品だけでなく試作品も短納期でご対応できます。

鉄製品の鍛造金型を得意としておりますが、アルミニウム製品の金型も
数多く製作しています。

【主な製作部品】
■熱間鍛造・金型製作
■試作品製作
■その他、金型部品等多数製作

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

熱間鍛造金型　製造サービス

『WPC処理』は、微粒子を圧縮性の気体に混合して金属表面へ
高速衝突させることで金属表面の改質を行う技術です。

改質された表面は、高硬度化されるとともに形状が微小ディンプルに
変化するので、摩擦摩耗特性が向上。

また、微粒子を高速度で衝突させることにより、表面が微細化し、
圧縮残留応力が付与され、強靭化します。

【特長】
■フリクション低減
■摩耗防止
■油膜保持効果
■疲労強度アップ

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

WPC処理

自動車用材料としての実績があります。
Super-Dolceは自動車用途として長年にわたり流動がございます。
伸線・熱処理・その他の処理によって様々な要求に対応しています。
また、幅広い線径で流動しているので、迅速な試作対応にも応じれます。

SuperDolce（スーパードルチェ）

○輸送関連物、機械類、建造物等に使用するねじのゆるみを多方向から把握で
　きる試験機。
○ねじの締付状態（軸力）の変化を記録・表示できる。
○ＤＩＮ規格に準拠して製造されているので、試験結果について信頼性の高い
　データが得られる。
〇デモ機にて受託試験も行っております。（M8、M10、M12限定）

ユンカー式ねじゆるみ試験機

当社は、従来のFCD450はもちろん、FCD1200に至るまで幅広いグレードで
後工程まで一貫対応します。

また鋳造ノウハウを生かし、様々な分野のニーズに応えられるよう、
新技術H-FCDを開発。様々なメリットで貴社の悩みを解決します。

アズキャスト（鋳放し）FCD、熱処理、表面処理など気軽に
お問い合わせください。

【H-FCDのメリット】
■鋳放し状態でFCD800の強度を満足（コストメリット）
■複雑な形状を一発で成形（コストメリット）
■鍛造と比較して複雑な構造の成形が可能（高強度・軽量化）
■極小の穴あけ加工等が可能（優れた加工性）
■焼準処理により、更なる高強度化が可能（高強度）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋳放し（アズキャスト） FCD 熱処理

当社は、従来のFCD450はもちろん、FCD1200に至るまで幅広いグレードで
後工程まで一貫対応します。

また鋳造ノウハウを生かし、様々な分野のニーズに応えられるよう、
新技術H-FCDを開発。様々なメリットで貴社の悩みを解決します。

鋳造品に限らず、加工や熱処理、表面処理など何でもお気軽に
お問い合わせください。

【H-FCDのメリット】
■鋳放し状態でFCD800の強度を満足(コストメリット)
■複雑な形状を一発で成形(コストメリット)
■鍛造と比較して複雑な構造の成形が可能(高強度・軽量化)
■極小の穴あけ加工等が可能(優れた加工性)
■焼準処理により、更なる高強度化が可能(高強度)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

鋳造 試作 量産 加工 熱処理(焼準、焼入、焼鈍、ADI、窒化)

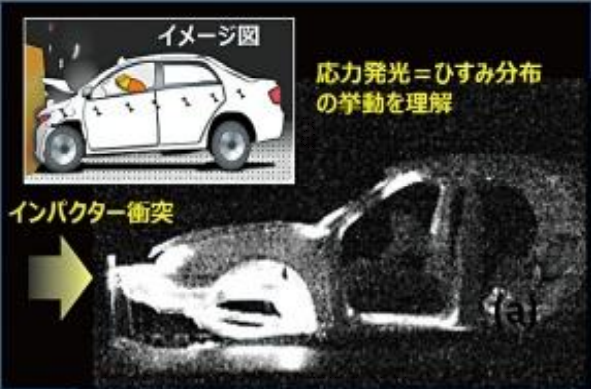

＜応力発光とは？＞
応力発光技術の核は、応力発光粒子（セラミックスで、代表的材料はSrAl2O4:Eu2+、発光色は緑）です。
この応力発光材料を含む塗料、もしくはシートをセンサーとして「力の情報」 を知りたい対象箇所に塗布、もしくは貼り付け。
そして、荷重を印加した際に得られる応力発光をカメラなどで撮影し、
その発光によってどこに力が加わり、どの程度ひずみが発生したのかが見えます。これが"応力発光"です。

＜応力発光の活用事例＞※産総研提供
■対象：車両
■開発例：応力発光を教師データとするシミュレーションの高度化

※詳しくはPDF資料をご覧いただくか、お問い合わせ下さい。

【応力発光技術-活用事例】衝突等の自動車シミュレーションの高度化

当社は金属材料を中心として、材料試験片・超音波探傷用試験片・試作部品等の製作を行っています。
鉄鋼(超耐熱鋼を含む)・非鉄金属だけでなく、セラミックやプラスチックも含む全工業材料について、
破壊及び非破壊試験用のテストピースを、最高級の加工品質と短納期で製作致します。

【対応品目】
■材料試験片
■超音波感度標準試験片
■自動車用特殊試作部品
■医療機器用特殊試作部品
■タービン用特殊部品　など

※詳しくはPDFをご覧頂くか、お気軽にお問い合わせ下さい。

自動車、重電関連でも実績多数！『試験片製作』

Sinco Tec社は、自動車・鉄道・風力発電・航空業界向け部品・
材料試験機メーカです。

「SincoTec Test Systems」は、自動車・鉄道・風力・医療分野といった
様々な産業部門へ対し、共振・油圧サーボ・電動サーボ・圧縮サーボ
といった標準試験機と、カスタム試験機を開発・販売。

共振試験機「POWER SWING」シリーズに加えて、広範囲の異なる
カスタマイズされた試験機と同様に、異なる駆動システムの荷重
フレームを提供します。

【事業内容】
■共振・油圧サーボ・電動サーボ・圧縮サーボといった標準試験機と、
　カスタム試験機を開発・販売

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

Sinco Tec会社紹介

従来はガス軟窒化を使用し、10,000ショットにてクラックによる欠損を
起こし廃棄となっており、要因としては熱疲労によるヒートチェックの
発生と鍛造時のたわみによる金属疲労が考えられました。

ニューカナック処理後、16,000ショットにて同じくクラックが発生し欠損、
廃棄となりましたが、ヒートチェックは抑制。

更新型は金型寿命のクラック発生までの操業を避け、8,000ショットで
再処理（残留応力の除去、圧縮応力の付加）を繰り返すことにより長寿命化が
可能となりました。

【従来の悩み】
■クラックの発生
■ヒートチェックの発生
■金属疲労

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【事例】アルミ鋳造2輪ピストン金型の繰り返し処理による寿命向上

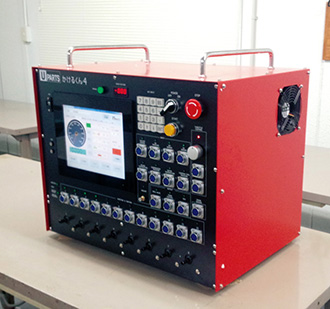

西武電機株式会社が取り扱う『エンジン始動試験装置』をご紹介します。

当製品を使用する事により、自動車用エンジンの始動試験をエンジン専用
コンピュータを用いずに、各種センサ入力データに基づき、点火制御、
燃料噴射制御、高圧燃料ポンプ制御、電子スロットルバルブ制御などを行い
エンジン単体での始動試験を行うことが可能となります。

ガソリンエンジンをはじめ、ディーゼルエンジンやハイブリットエンジンに
対応しております。

【特長】
■エンジン単体での始動試験を行うことが可能
■対応気筒数：最大12気筒まで対応
■各種高圧燃料ポンプ制御：エンジンに付属する各種燃料系のポンプ制御
■入力信号系：クランク角度検出センサ、水温センサ、吸気温センサなど
■出力信号系：イグニッション制御、インジェクタ制御、各燃料ポンプ制御など

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

エンジン始動試験装置

弊社では板バネ、コイルバネ、皿バネ、ウェーブスプリング、
薄板バネ、精密プレスなどの各種金属プレス製品に対応できます。
また、インサート成形製品やかしめプレス製品、熱接着プレス製品なども行っております。

【製作事例紹介】
2021年コロナによるロックダウンの影響でお客様が依頼している
海外の⼯場でが⽣産停⽌になってしまい困られていました。
そこで、弊社には様々な自動車用バネ製品の加工実績が多数ある為、
お客様より急遽、⾃動⾞⽤バネ製品の⽣産依頼がありました。

緊急対応分約30万個を⽣産でしたが、他の量産品も抱えながらも
しっかりとご要望に応え希望生産数を納品させて頂きました。

今回は約30万個の部品を納めることにより、
日本の自動車メーカーの部品供給を代替えで届けることで
自動車メーカーのラインを止めることなく、
日本の自動車産業に貢献することができました。

その為、緊急事態の短納期依頼に迅速に対応し、
品質も一切落とさずにお客様より『特別貢献賞』を頂きました。

※詳しくはPDFをダウンロード頂くかお問合せ下さい。

自動車部品のコイルバネの製作事例紹介！

私たちは高周波焼入専業メーカーとして永年培われた技術力を活かし、他に真似することができない小物から中物品、シンプルな物から複雑な形状の部分焼入を実施しております。
自動車、二輪車、フォークリフト等の重要部品の量産体制を整えています。
一般熱処理等の処理手配など、お客様の御要望に合わせ、「お客様第一」を信念とした生産体制を整えています。

部品加工　高周波加工

当社は、熱処理　焼準　焼入　焼鈍　オーステンパ（ADI）窒化などの
熱処理全般に対応します。

自社、協力工場にて精密加工も対応可能。3Dプリンターの導入により、
早くて安く且つ小ロットで受注できる試作体制も実現しました。

鋳鉄でお困りの方は是非お気軽にお問い合わせください。

【特長】
■実績分野：自動車部品、産業機械部品、鉄道用部品、エクステリア部品等
■加工
　・自社、協力工場にて精密加工も対応可能
　・熱処理全般対応
■表面処理：鍍金、電着塗装、粉体塗装etc

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ダクタイル鋳鉄 加工 熱処理

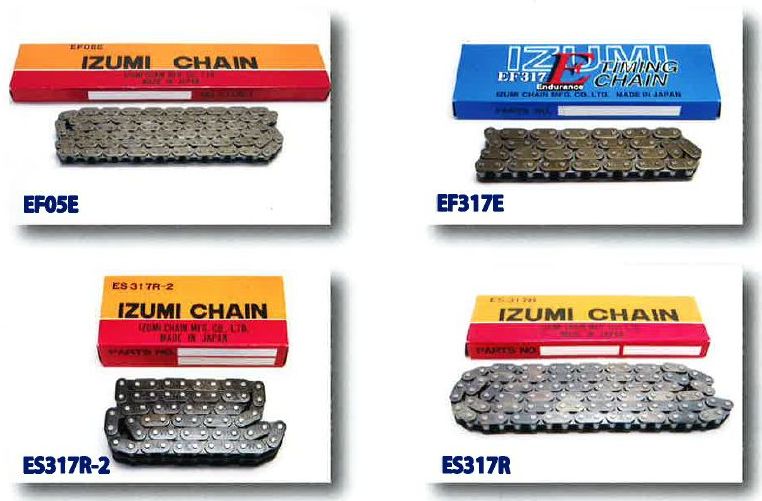

海外のアフターマーケット向けに開発した、高速精密伝動がスムーズで
高耐久性の自動車用タイミングチェーンです。

スタンダートタイプからスタンダートの強化型、小型・軽量で超寿命の
タイミングチェーンまで揃えております。

【特長】
■高速精密伝動がスムーズ
■高耐久性

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

自動車用タイミングチェーン　

SincoTec社製電動・油圧サーボ式疲労試験機の実績例をご紹介いたします。

2個のロータリー駆動が可能な「2軸ステアリングコラム試験機」をはじめ、
フレキシブルな調整ができる「コンポジットリーフスプリング用3軸試験機」や
「4点回転曲げ試験機」「スタビライザー試験機/ ばね試験機」など、
多数の実績がございます。

下記PDF資料ではその他にも、豊富な製品ご紹介していますので、
ぜひご覧ください。

【実績例(一部)】
■2軸試験機
■3軸試験機
■4点回転曲げ試験機
■多軸油圧試験機

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【実績例】疲労試験機(電動・油圧サーボ式)

『NAOMi-CT』は、様々な形状・素材の物体を、切らずに様々な角度から3Dで断面観察する非破壊検査装置です。

今回は断面撮影した際のサンプル画像と動画を公開致します。

【対象物】
エンジン部品/アルミ・金属

【NAOMi-CT特徴】
1、撮影スピード約16秒/表示45秒（※280万円CTの場合）
2、X線作業主任者資格不要
3、事務机で使えるコンパクトさ（X線室不要）

【その他活用事例】
アルミ・エンジン部品・アルミダイカスト・モニターケーブルなどの工業用部品、冷凍食品や果物といった食べ物、パウダー用コンパクトやアイライナーなどの化粧品、100円均一商品の検品など
※撮影に不向きな材質もございます。お問い合わせください。

他にもサンプル撮影受付中
宅配でも全国29事業所・店舗の解体研究所でも承ります

※詳しくはお気軽にお問い合わせください。

【CTサンプル画像】エンジン部品のCT撮影例※動画付き
