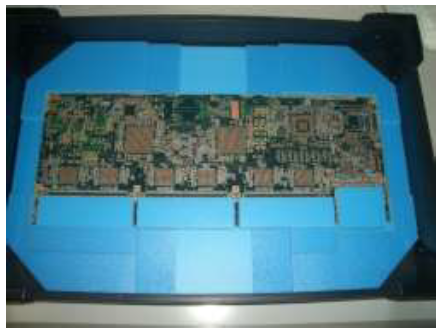

輸送・包装・物流のコストダウン事例:基板工程内通いトレー

お探しの製品は見つかりませんでした。
1 / 1
積層における層間ズレの徹底排除
積層における層間ズレの徹底排除とは?
プリント基板の製造工程において、複数の層を重ね合わせる際に発生する位置ずれを完全に無くすことを指します。高密度化・多層化が進む現代の電子機器において、微細なズレも信号伝達の誤りや製品不良に繋がるため、その徹底排除は製品の信頼性向上に不可欠です。
課題
微細な位置ずれの検出困難性
層間ズレは非常に微細な場合が多く、目視や従来の検査方法では見逃される可能性があります。特に高密度実装基板では、ズレが許容範囲を超えた場合にのみ問題となるため、早期発見が難しいです。
工程間のデータ連携不足
設計、製造、検査といった各工程でデータが分断されていると、層間ズレの原因特定や修正指示が遅れ、再発防止に繋がりにくい状況が発生します。
材料特性のばらつき
使用する基板材料や接着剤の熱膨張率、収縮率のばらつきが、積層時の位置ずれを引き起こす要因となります。これらのばらつきを均一に管理することが困難です。
自動化設備の精度限界
積層工程を自動化する設備は高度化していますが、それでも微細なズレを完全に防ぐには限界があり、設備のキャリブレーションやメンテナンスが重要となります。
対策
高精度位置決めシステムの導入
各層を重ね合わせる際に、サブ ミクロン単位での高精度な位置決めを可能にするシステムを導入し、物理的なズレを最小限に抑えます。
統合型製造実行システム(MES)の活用
設計データから製造、検査までの全工程のデータを一元管理し、リアルタイムで工程状況を把握・分析することで、ズレ発生時の原因究明と迅速な対策を可能にします。
材料特性の厳格な管理と評価
使用する材料のロット毎の特性を 事前に詳細に評価し、製造プロセスにおける温度や圧力などの条件を最適化することで、材料由来のズレを抑制します。
AIを活用した異常検知システム
積層工程の画像データやセンサーデータをAIが学習し、微細なズレの兆候を早期に検知します。これにより、不良品の流出を防ぎ、原因究明の精度を高めます。
対策に役立つ製品例
高精度自動積層装置
カメラやセンサーを用いて各層の位置をミリ波単位で補正しながら自動で積層するため、物理的な層間ズレを極限まで低減します。
統合型製造管理システム
設計、製造、検査のデータを連携させ、リアルタイムで工程進捗と品質データを可視化することで、ズレ発生時の原因特定と迅速なフィードバックを可能にします。
材料特性分析・管理ソフトウェア
基板材料や接着剤の熱特性や物理特性を詳細に分析・管理し、製造条件とのマッチングを最適化することで、材料由来のズレを抑制します。
画像認識ベースの自動検査システム
高解像度カメラと画像解析技術により、積層後の基板の微細な層間ズレを自動で検出・記録し、不良品の流出を防ぎます。
