■フィルム材の外形加工効率化・省人化でお悩みの方へ

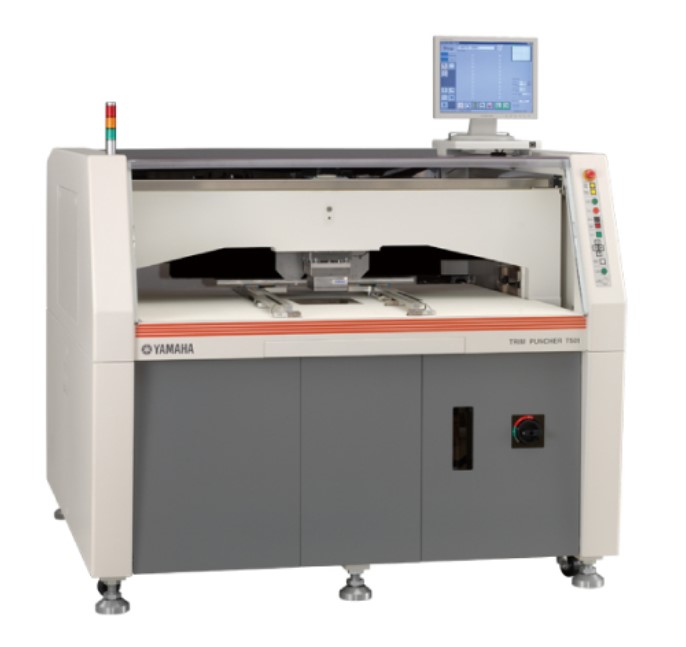

■ヤマハのトリムパンチャーはプリント基板業界やフィルム材業界に長年愛されています。
■FPCコネクタ部のトリミングやタッチパネルの外形加工、銘板の抜き加工など、多彩な製品加工に対応したフィルム素材向け異型穴パンチング装置です。画像アライメントによる高精度(±20um) のパンチ加工が特徴で、金型での抜き加工や刃型でのハーフカットも可能です。
■高速モデルのT501を標準機としてワーク供給排出自動モデルやRoll to Roll対応モデル、大判シート対応モデル、高推力モデルなどラインナップが豊富です。
■サンプルテストやオンラインデモも可能ですので、外形加工・カッティング・トリミングの自動化でお悩みの方は一度お問合せください。
自動トリム機 トリムパンチャー Tシリーズ
お探しの製品は見つかりませんでした。
1 / 1
ルーター加工におけるバリ・カケの削減
ルーター加工におけるバリ・カケの削減とは？
プリント基板の製造工程において、ルーター加工は配線パターンを形成したり、基板の外形を切り出したりするために不可欠な技術です。しかし、加工時に発生するバリ（加工屑の付着）やカケ（材料の剥離）は、基板の電気的性能の低下や外観不良の原因となります。本稿では、これらのバリ・カケを削減するための課題と対策、そしてそれを支援する商材について解説します。
課題
加工条件の最適化不足
ルーターの回転数、送り速度、刃物の種類などが基板材料や厚みに合っていない場合、バリやカケが発生しやすくなります。
刃物の摩耗・劣化
切れ味の低下した刃物を使用すると、材料を削るのではなく引き裂くような加工となり、バリやカケの原因となります。
基板材料の特性
脆い材料や積層構造によっては、ルーター加工時に応力が集中しやすく、カケが発生しやすい傾向があります。
固定方法の不備
基板が加工中に不安定に動いたり、適切なクランプ力がかからなかったりすると、加工精度が低下しバリ・カケを誘発します。
対策
加工パラメータの精密調整
材料特性や刃物の状態に合わせて、回転数、送り速度、切り込み量などの加工条件を細かく設定・最適化します。
定期的な刃物交換と管理
切れ味の良い新品の刃物を定期的に使用し、摩耗や破損がないか常にチェック・交換することで、安定した加工品質を維持します。
材料特性に合わせた加工戦略
材料の特性を理解し、加工パスの設計や、場合によっては下処理などを検討し、バリ・カケの発生を抑制します。
高精度な固定治具の活用
基板を確実に固定し、加工中の振動やズレを防ぐための専用治具や、適切なクランプ方法を採用します。
対策に役立つ製品例
高精度ルーター加工機
精密な制御により、最適な加工条件を安定して実現し、バリ・カケの発生を最小限に抑えることができます。
特殊コーティングルータービット
耐摩耗性や切れ味に優れた特殊コーティングが施されており、長期間にわたり安定した加工品質を維持し、バリ・カケを低減します。
基板固定用真空吸着パッド
基板全体を均一に吸着固定することで、加工中のズレや振動を防ぎ、カケの発生を抑制します。
加工条件最適化ソフトウェア
材料や刃物の情報から、最適な加工条件を自動で提案・設定し、バリ・カケの発生を抑制する加工を実現します。
