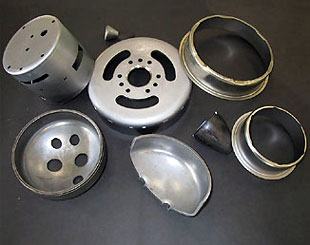

株式会社ユニオン・マエダ 事業紹介
お探しの製品は見つかりませんでした。
1 / 1
絞り・深絞りにおける割れ・破断の予防
絞り・深絞りにおける割れ・破断の予防とは？
絞り・深絞り加工は、金属板を金型で押し込み、立体的な形状を作り出す成形技術です。しかし、加工中に材料が伸びすぎたり、応力が集中したりすると、割れや破断といった不良が発生しやすくなります。これらの不良を未然に防ぎ、製品の品質と生産性を向上させることが、絞り・深絞りの割れ・破断の予防の目的です。
課題
材料の伸び限界超過
絞り加工では材料が大きく伸びるため、材料の伸び限界を超えると割れが発生します。特に、複雑な形状や深い絞りではこのリスクが高まります。
応力集中による亀裂発生
金型の角部や絞り代の急激な変化箇所では応力が集中しやすく、微細な亀裂が発生し、それが拡大して破断に至ることがあります。
潤滑不足による摩擦増加
金型と材料間の潤滑が不十分だと摩擦が増加し、材料の滑りが悪化して伸びが均一にならず、応力集中や伸び限界超過を引き起こします。
材料特性のばらつき
使用する金属材料の板厚、材質、加工硬化特性などにばらつきがあると、同じ条件で加工しても割れが発生しやすくなる場合があります。
対策
金型設計の最適化
金型のR形状や絞り代の勾配を適切に設計し、応力集中を緩和することで、材料の伸びを均一化し割れを防ぎます。
適切な潤滑剤の選定と塗布
加工箇所や材料に適した潤滑剤を選定し、均一に塗布することで、摩擦を低減し材料の滑りを促進させ、伸びを均一にします。
加工条件の精密制御
絞り速度、ダイクリアランス、パンチの逃げ量などを最適化し、材料にかかる負荷を適切に管理することで、割れのリスクを低減します。
材料特性の事前評価と選定
加工前に材料の伸び特性や加工硬化特性を評価し、加工に適した材料を選定することで、不良発生の可能性を低減します。
対策に役立つ製品例
高性能潤滑剤
金属加工に特化した潤滑剤は、優れた潤滑性と離型性を持ち、金型と材料間の摩擦を大幅に低減し、材料の滑りを均一化することで割れを効果的に抑制します。
金型設計支援ソフトウェア
高度なシミュレーション機能を備えたソフトウェアは、金型の応力分布や材料の伸びを予測し、最適な金型形状を設計するのに役立ちます。
材料特性評価装置
材料の引張試験や伸び特性を正確に測定できる装置は、加工前に材料の適性を評価し、不良リスクの高い材料の使用を避けるために不可欠です。
加工条件モニタリングシステム
加工中の圧力や速度などをリアルタイムで監視・記録するシステムは、加工条件のずれを早期に検知し、不良発生を未然に防ぐためのフィードバックを提供します。
